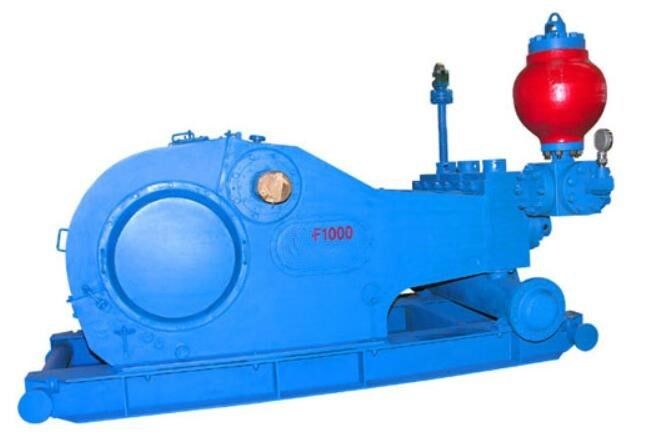

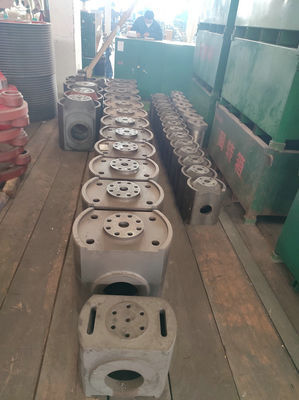

F1000 1000HP Pompa do błota wiertniczego Tłokowa pompa wyporowa
Specyfikacja tłokowej pompy wyporowej:
Znamionowa moc wejściowa: 746 kW (1000 KM)
Skok na minutę: 140 SPM
Długość skoku: 254 mm (10 cali)
Przełożenie: 4,207:1
Maks.Ciśnienie robocze: 34,5 MPa (5000 psi)
Zawór: API#6
Maksymalny rozmiar wkładki: 171,4 mm (6 3/4")
Kołnierz wlotu ssania: kołnierz 304,8 mm (12")
Kołnierz wylotu wylotowego: kołnierz 130,2 mm (5 1/8"), 34,5 MPa (5000 psi)
Wymiary całkowite (dł. × szer. × wys.): 4267 × 2350 × 1862 mm3 (14 × 7,71 × 6,11 stopy sześciennej)
Przybliżona waga: 16542 kg (36469 funtów)
ParametryTłokowa pompa wyporowa
| Rozmiar wkładki |
W |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
4 1/2 |
| Ciśnienie rozładowania |
MPa |
16.4
|
17.6
|
19.1
|
20.7
|
24.6
|
29,8
|
34,5
|
| psi |
2380
|
2550
|
2770
|
3000
|
3570
|
4320
|
5000
|
Udar na minutę
(SPM) |
Moc
kW (KM) |
Przemieszczenie l/s (GPM) |
|
| 150 |
|
|
|
|
|
|
|
19.50
(309,0)
|
| 140 |
|
|
|
|
|
|
|
18.2
(288,4)
|
| 130 |
|
|
|
|
|
|
|
16,9
(267,8)
|
| 120 |
|
|
|
|
|
|
|
15.6
(247,2)
|
| 110 |
|
|
|
|
|
|
|
14.3
(226,6)
|
| 110 |
533
(714)
|
29.28
(464,0)
|
27.14
(430,1)
|
25.14
(398,4)
|
23.14
(366,7)
|
19.43
(307,9)
|
16.07
(254,7)
|
13
(206,0)
|
| 1 |
|
|
|
|
|
|
|
0,130
(2.06)
|
| -- Dane dotyczące wydajności są obliczane na podstawie 90% sprawności mechanicznej i 100% wydajności objętościowej. |
|
| -- * przedstawia zalecane SPM i moc wejściową, gdy pompa błotna pracuje w sposób ciągły. |
|
Szczegóły dotyczące tłokowej pompy wyporowej
Para biegów
Przyjmuje przekładnię zębatą herrina gbone z większym momentem obrotowym przekładni
i stabilną wydajność.
Rama
Rama jest spawana stalowymi płytami.Gniazdo łożyska wałka zębatego i
górne i dolne gniazda wału korbowego są wykonane ze staliwa, a
rama jest przetwarzana w celu wyeliminowania naprężeń po spawaniu, dlatego ma dobre właściwości
sztywność i wytrzymałość.Dolne siedzenie wału korbowego przyjmuje wzmocnioną płytę
Struktury.W obrębie zbiornika znajdują się niezbędne systemy miski olejowej i rurociągów naftowych
rama maszyny, które służą do chłodzenia i smarowania.
Wał korbowy
Wał korbowy wykonany jest ze staliwa stopowego.Wewnętrzny otwór
koło zębate w jodełkę i wał korbowy są połączone ze sobą przez wcisk
dopasowane i przymocowane za pomocą śrub i przeciwnakrętek.Obie strony wału korbowego są
wyposażony w dwurzędowe łożyska baryłkowe do serca
zapewnić stabilność pracy i poprawić nośność.
Wał zębaty
Wykonany jest z kutej stali stopowej.Na wale znajduje się koło zębate w jodełkę
których powierzchnie zębów mają średnią twardość.Jest przedłużenie wału w
obu końcach, gdzie można zamontować koła pasowe lub łańcuchowe.
poprzeczka
Zintegrowana poprzeczka odlana jest z żeliwa sferoidalnego, czyli poprzeczka
posiada dobrą odporność na ścieranie.Oprócz pomp wiertniczych RS-F500, które
przyjąć konstrukcję rury prowadzącej, wszystkie inne prowadnice poprzeczki składają się z
prowadnica górna i dolna.Pod poprzeczką można dodać uszczelki
prowadnica do regulacji koncentryczności.Pręt przedłużający jest podłączony do
poprzeczkę za pomocą kołnierza z kołkiem, aby zapewnić koncentryczność
poprzeczka i pręt przedłużający.Opakowanie przyjmuje podwójne uszczelnienie
struktura, która zapewnia dobre działanie uszczelnienia.
