Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Hebei Pantu
Orzecznictwo: API 7K & ISO
Numer modelu: W-446
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: 10000USD~50000USD
Szczegóły pakowania: 3302 mm * 1671 mm * 1412 mm (13 stóp * 6,85 stopy * 5,56 stopy)
Czas dostawy: 45 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 20 zestawów / miesiąc
Nazwa: |
Platforma wiertnicza pompy błotnej |
Znamionowa moc wejściowa:: |
373 kW (500 KM) |
skok na minuty: |
260 obr./min |
Długość skoku:: |
6" |
Przełożenie:: |
4,578:1 |
Zawór: |
Zawór API nr 4 |
Kołnierz wylotowy wylotu: |
2 kołnierz 1/16", 5000 psi |
Przybliżona waga: |
9950 funtów |
Nazwa: |
Platforma wiertnicza pompy błotnej |
Znamionowa moc wejściowa:: |
373 kW (500 KM) |
skok na minuty: |
260 obr./min |
Długość skoku:: |
6" |
Przełożenie:: |
4,578:1 |
Zawór: |
Zawór API nr 4 |
Kołnierz wylotowy wylotu: |
2 kołnierz 1/16", 5000 psi |
Przybliżona waga: |
9950 funtów |

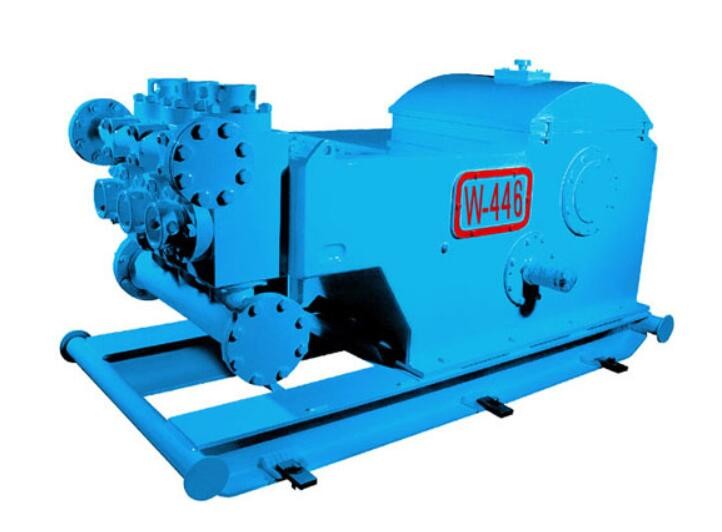

Platforma wiertnicza z pompą błotną W-446 jednostronnego działania
Platforma wiertnicza pompy błotnej W-446Specyfikacja:
Znamionowa moc wejściowa 373 kW (500 KM)
Skok na minutę 260 SPM
Ciągłe działanie 220 obr./min
Długość skoku 6"
Przełożenie 4,578:1
Maks.Ciśnienie robocze 3000 psi
API zaworu nr 4
Maks.Rozmiar wkładki 6"
Kołnierz wlotu ssącego Kołnierz 8".
Kołnierz wylotu wylotowego 2 kołnierz 1/16", 5000 psi
Rozmiar wałka zębatego 3,75"
Wymiary całkowite (dł. × szer. × wys.) 8,13 × 4 × 3,62 stopy sześciennej
Przybliżona waga 9950 funtów
ParametryPlatforma wiertnicza pompy błotnej W-446
| Rozmiar wkładki | W | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 1/2 | 4 |
| Ciśnienie rozładowania | MPa | 9.3 | 10.1 | 11.0 | 12.1 | 13.4 | 16,5 | 20.7 |
| psi | 1349 | 1465 | 1595 | 1755 | 1943 | 2393 | 3000 | |
| Skok na minutę SPM | Moc kW (KM) | Przemieszczenie l/s (GPM) | ||||||
| 260 |
373 (500) |
36.1 (572,2) |
33.2 (526,2) |
30.4 (481,4) |
27,7 (439,0) |
25.1 (397,8) |
20.3 (321,8) |
16.1 (255,2) |
| 220 |
316 (423) |
30.6 (485,0) |
28.1 (445,4) |
25,7 (407,3) |
23.4 (370,9) |
21.2 (336,0) |
17.2 (272,6) |
13.6 (215,6) |
| 180 |
258 (346) |
25.0 (396,3) |
23.0 (364,6) |
21.0 (332,9) |
19.2 (304,3) |
17.4 (275,8) |
14.1 (223,5) |
11.1 (175,9) |
| 140 |
201 (269) |
19,5 (309,1) |
17,9 (283,7) |
16.4 (259,9) |
14,9 (236,2) |
13,5 (214,0) |
10.9 (172,8) |
8.6 (136,3) |
| 100 |
143 (192) |
13,9 (220,3) |
12.8 (202,9) |
11.7 (185,4) |
10.6 (168,0) |
9.7 (153,7) |
7.8 (123,6) |
6.2 (98,3) |
| 60 |
86 (115) |
8.3 (131,6) |
7.7 (120,5) |
7.0 (111,0) |
6.4 (101,4) |
5.8 (91,9) |
4.7 (74,5) |
3.7 (58,6) |
| 1 |
1.43 (1,92) |
0,139 (2.203) |
0,128 (2.029) |
0,117 (1,854) |
0,106 (1.680) |
0,097 (1,537) |
0,078 (1,236) |
0,062 (0,983) |
| ● Dane dotyczące wydajności są obliczane przy 90% sprawności mechanicznej i 100% sprawności objętościowej. | ||||||||
| Rozmiar wkładki | W | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 1/2 | 4 |
| Przemieszczenie | gal/rew | 2.205 | 2.025 | 1.851 | 1.686 | 1.527 | 1.239 | 0,980 |
| l/s | 30.6 | 28.1 | 25,7 | 23.4 | 21.2 | 17.2 | 13.6 | |
| Ciśnienie rozładowania | psi | 1595 | 1725 | 1900 | 2074 | 2291 | 2828 | 3000 |
| MPa | 11.0 | 11.9 | 13.1 | 14.3 | 15.8 | 19,5 | 20.7 | |
| ● Dane dotyczące wydajności są obliczane dla 220 spm. | ||||||||
Platforma wiertnicza pompy błotnej W-446Detale
