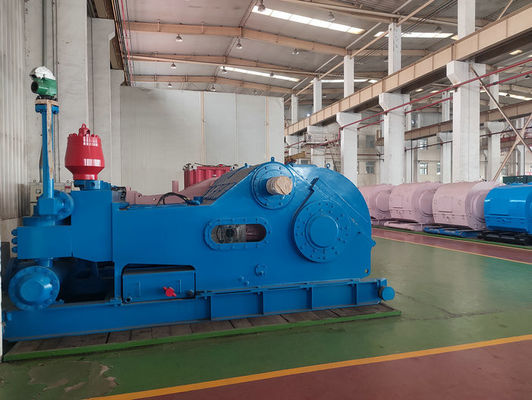

W-446 pozioma pompa błotna z potrójnym tłokiem
Pompa błotna TriplexSpecyfikacja:
1. Triplex Piston Mud Pump jest stosowany głównie w wierceniu studni naftowych i wodnych.
2. OEM, zaprojektuj instalację z silnikiem wysokoprężnym lub silnikiem do zasilania w twoim projekcie wiertniczym.
3. Różne modele do wyboru.
4. Standard API i standard chiński.
ParametryPompa błotna Triplex
| Rozmiar wkładki |
W |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Ciśnienie rozładowania |
MPa |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16,5 |
20.7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Skok na minutę SPM |
Moc kW (KM) |
Przemieszczenie l/s (GPM) |
| 260 |
373
(500)
|
36.1
(572,2)
|
33.2
(526,2)
|
30.4
(481,4)
|
27,7
(439,0)
|
25.1
(397,8)
|
20.3
(321,8)
|
16.1
(255,2)
|
| 220 |
316
(423)
|
30.6
(485,0)
|
28.1
(445,4)
|
25,7
(407,3)
|
23.4
(370,9)
|
21.2
(336,0)
|
17.2
(272,6)
|
13.6
(215,6)
|
| 180 |
258
(346)
|
25.0
(396,3)
|
23.0
(364,6)
|
21.0
(332,9)
|
19.2
(304,3)
|
17.4
(275,8)
|
14.1
(223,5)
|
11.1
(175,9)
|
| 140 |
201
(269)
|
19,5
(309,1)
|
17,9
(283,7)
|
16.4
(259,9)
|
14,9
(236,2)
|
13,5
(214,0)
|
10.9
(172,8)
|
8.6
(136,3)
|
| 100 |
143
(192)
|
13,9
(220,3)
|
12.8
(202,9)
|
11.7
(185,4)
|
10.6
(168,0)
|
9.7
(153,7)
|
7.8
(123,6)
|
6.2
(98,3)
|
| 60 |
86
(115)
|
8.3
(131,6)
|
7.7
(120,5)
|
7.0
(111,0)
|
6.4
(101,4)
|
5.8
(91,9)
|
4.7
(74,5)
|
3.7
(58,6)
|
| 1 |
1.43
(1,92)
|
0,139
(2.203)
|
0,128
(2.029)
|
0,117
(1,854)
|
0,106
(1.680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ● Dane dotyczące wydajności są obliczane przy 90% sprawności mechanicznej i 100% sprawności objętościowej. |
| Rozmiar wkładki |
W |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Przemieszczenie |
gal/rew |
2.205 |
2.025 |
1.851 |
1.686 |
1.527 |
1.239 |
0,980 |
| l/s |
30.6 |
28.1 |
25,7 |
23.4 |
21.2 |
17.2 |
13.6 |
| Ciśnienie rozładowania |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19,5 |
20.7 |
| ● Dane dotyczące wydajności są obliczane dla 220 spm. |
Pompa błotna TriplexDetale
Wał zębaty
Wykonany jest ze stali stopowej kutej, koła zębate w jodełkę (integralne) są obrabiane
na wale i przyjmuje średnio twardą powierzchnię zęba.Jest szyb
przedłużenia na obu końcach, na których można zamontować koła pasowe dzwonowe lub koła łańcuchowe.
poprzeczka
Głowica wykonana jest z jednoczęściowego odlewu z żeliwa sferoidalnego, dzięki czemu
poprzeczka ma dobrą odporność na ścieranie.Struktura góry i dołu
przyjęto wytyczne dla poprzeczek w celu regulacji koncentryczności
dodanie uszczelki przy dolnej prowadnicy.Pręty przedłużające są połączone
do poprzeczek za pomocą śrub kołnierzowych z otworami na kołki, aby zapewnić
koncentryczność poprzeczki i prętów przedłużających.Opakowanie przyjmuje
dwuwarstwowa struktura uszczelniająca, która zapewnia dobre działanie uszczelniające.
Cylinder płynu
Cylinder jest wykonany ze stali stopowej kuźni i przyjmuje prostą drogę
Struktura.Cylinder hydrauliczny ma mały rozmiar i większą objętość
efektywność.Powierzchnia cylindra jest poddawana obróbce chemicznej w celu zwiększenia odporności na korozję.Trzy cylindry hydrauliczne a
pompa jest wymienna.
Liniowiec
W440/446 (500 KM)Platforma wiertnicza pompy błotnejmają taką samą średnicę zewnętrzną wykładziny
zamocowane ciasno na powierzchni czołowej cylindra hydraulicznego za pomocą prostopadłości
zaślepki i śruby.Uszczelnienie między tuleją a cylindrem hydraulicznym jest
realizowane przez prostokątne uszczelki gumowe.
System smarowania
Pompa przyjmuje wymuszone smarowanie.W zbiorniku oleju znajduje się olej przekładniowy
pompę, która przekazuje ciśnienie oleju do wodzików prowadzących jak również
łożyska, aby zrealizować wymuszone smarowanie i chłodzenie.
