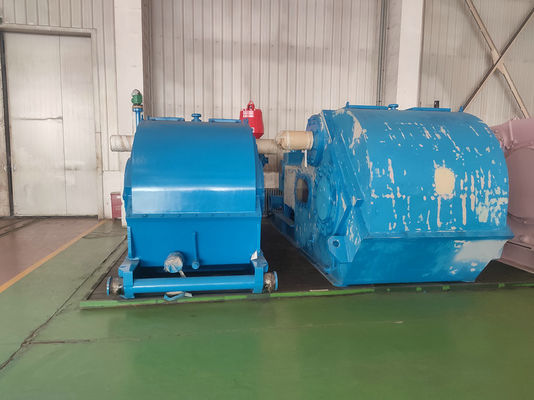

W-440 Oil Rig Mud Pump Silnik wysokoprężny w wierceniu studni
Konstrukcja pompy błotnej W-440 Oil Rig jest optymalna pod względem parametrów, odpowiednio zwiększa długość skoku i przemieszczenia, rozsądnie obniża skok, poprawiając w ten sposób żywotność części eksploatacyjnych.Te serie pomp błotnych do platformy wiertniczej są szeroko stosowane na polach naftowych i innych przemysłowych przedsiębiorstwach wydobywczych do dobrego wiercenia i naprawy szybów itp. Może transportować płynny nośnik i wtryskiwać polimer do warstwy oleju zgodnie z wymaganiami trzeciorzędowego odzyskiwania ropy.
Parametry pompy błotnej W-440 Oil Rig
| Rozmiar wkładki |
W |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Ciśnienie rozładowania |
MPa |
11.8 |
13.2 |
14,9 |
17.0 |
19,5 |
26,6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Skok na minutę SPM |
Moc kW (KM) |
Przemieszczenie l/s (GPM) |
| 320 |
328
(440)
|
25.0
(396,3)
|
22.3
(353,5)
|
19.8
(313,8)
|
17.4
(275,8)
|
15.1
(239,3)
|
11.1
(175,9)
|
| 270 |
277
(371)
|
21.1
(334,4)
|
18.8
(298,0)
|
16.7
(264,7)
|
14.7
(233,0)
|
12.8
(202,9)
|
9.4
(149,0)
|
| 220 |
226
(303)
|
17.2
(272,6)
|
15.3
(242,5)
|
13.6
(215,6)
|
11.9
(188,6)
|
10.4
(164,8)
|
7.6
(120,5)
|
| 170 |
174
(234)
|
13.3
(210,8)
|
11.9
(188,6)
|
10,5
(166,4)
|
9.2
(145,8)
|
8.0
(126,8)
|
5.9
(93,5)
|
| 120 |
123
(165)
|
9.4
(149,0)
|
8.4
(133,1)
|
7.4
(117,3)
|
6.5
(103,0)
|
5.7
(90,3)
|
4.2
(66,6)
|
| 70 |
72
(96)
|
5.5
(87,2)
|
4.9
(77,7)
|
4.3
(68,2)
|
3.8
(60,2)
|
3.3
(52,3)
|
2.4
(38,0)
|
| 1 |
1.03
(1,38)
|
0,078
(1,236)
|
0,070
(1.110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ● Dane dotyczące wydajności są obliczane przy 90% sprawności mechanicznej i 100% sprawności objętościowej. |
| Rozmiar wkładki |
W |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Przemieszczenie |
gal/rew |
1.239 |
1.102 |
0,98 |
0,857 |
0,749 |
0,548 |
| l/s |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| Ciśnienie rozładowania |
psi |
2494 |
2798,5 |
3146,5 |
3596 |
4118 |
5000 |
| MPa |
17.2 |
19.3 |
21.7 |
24,8 |
28.4 |
34,5 |
| ● Dane dotyczące wydajności są obliczane |
do godziny 220. |
Szczegóły pompy błotnej platformy wiertniczej W-440
Rama
Ramy maszyn są spawane blachami stalowymi i przetwarzane
w związku z tym wyeliminować naprężenia po spawaniu.Na siedzeniach znajdują się wzmocnione płyty
wału korbowego i łożyska głównego, aby miały dobrą sztywność i wytrzymałość.
Wał korbowy
Wał korbowy ma wyważoną konstrukcję ze spawanymi kutymi częściami.To
jest lekki i może działać płynnie bez wibracji.Obie strony
wał korbowy są wyposażone w dwukierunkowe łożyska baryłkowe, które zapewniają stabilność podczas pracy i poprawiają nośność.
Wał zębaty
Wykonany jest ze stali stopowej kutej, koła zębate w jodełkę (integralne) są obrabiane
na wale i przyjmuje średnio twardą powierzchnię zęba.Jest szyb
przedłużenia na obu końcach, na których można zamontować koła pasowe dzwonowe lub koła łańcuchowe.
poprzeczka
Głowica wykonana jest z jednoczęściowego odlewu z żeliwa sferoidalnego, dzięki czemu
poprzeczka ma dobrą odporność na ścieranie.Struktura góry i dołu
przyjęto wytyczne dla poprzeczek w celu regulacji koncentryczności

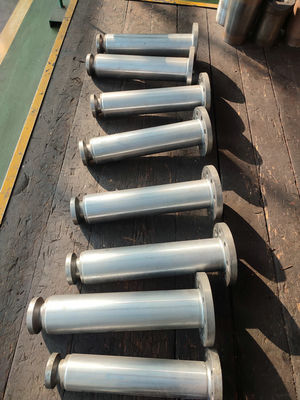

dodanie uszczelki przy dolnej prowadnicy.Pręty przedłużające są połączone
do poprzeczek za pomocą śrub kołnierzowych z otworami na kołki, aby zapewnić
koncentryczność poprzeczki i prętów przedłużających.Opakowanie przyjmuje
dwuwarstwowa struktura uszczelniająca, która zapewnia dobre działanie uszczelniające.
Cylinder płynu
Cylinder jest wykonany ze stali stopowej kuźni i przyjmuje prostą drogę
Struktura.Cylinder hydrauliczny ma mały rozmiar i większą objętość
efektywność.Powierzchnia cylindra jest poddawana obróbce chemicznej w celu zwiększenia odporności na korozję.Trzy cylindry hydrauliczne a
pompa jest wymienna.
Liniowiec
Pompy W440/446(500HP) mają taką samą średnicę zewnętrzną tulei
zamocowane ciasno na powierzchni czołowej cylindra hydraulicznego za pomocą prostopadłości
zaślepki i śruby.Uszczelnienie między tuleją a cylindrem hydraulicznym jest
realizowane przez prostokątne uszczelki gumowe.
System smarowania
Pompa przyjmuje wymuszone smarowanie.W zbiorniku oleju znajduje się olej przekładniowy
pompę, która przekazuje ciśnienie oleju do wodzików prowadzących jak również
łożyska, aby zrealizować wymuszone smarowanie i chłodzenie.
Układ natryskowy
Przyjmuje napędzany energią system natryskowy
