Name: 13 5/8 "-5000PSI Double Ram Bop Kuty Cameron U Type With Shear Bonnets
Brand: Sanyi
SKU: 13 5/8"-5000
Price: 10000 USD
Availability: InStock
Rating: 5 (102 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Specyfikacja: 13 5/8"-5000 psi

Materiał: 4130 Kute

Połączenie: Górny i dolny kołnierz

Zdolność ścinania: z osłonami ścinanymi zdolnymi do ścinania 5-calowej rury wiertniczej klasy G105

pamięci RAM: Zainstaluj siłowniki ścinające i siłowniki do rur 5" we wnękach

Certyfikaty: API 16A

H2S: Poznaj NACE 0175=, wykończenie H2S

Rowki pierścieniowe: Inkrustowane SS 304 we wszystkich rowkach pierścieniowych

Podkreślić:

13 5/8 "Podwójne zabezpieczenie przed wydmuchem Ram

kuty podwójny Ram Bop

Cameron U Type Double Ram Bop

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Sanyi

Orzecznictwo: API 16A

Numer modelu: 13 5/8"-5000

Zapłata

Szczegóły pakowania: Żelazna obudowa

Czas dostawy: 7 dni

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów miesięcznie

Galeria

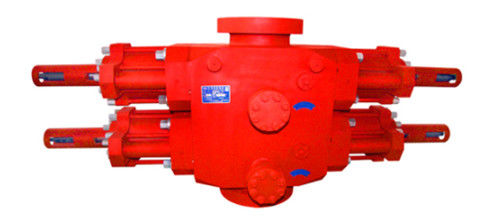

13 5/8 "-5000PSI Double Ram Bop Kuty Cameron U Type With Shear Bonnets

opis produktu

BOP typu kutego typu Cameron, z osłonami ścinanymi i osłonami standardowymi, jest w stanie ścinać rurę wiertniczą klasy G105 o średnicy 5 cali. Klasa temperaturowa materiału metalicznego T-20/350, Klasa temperaturowa materiału niemetalicznego wynosi -18 ℃ -121 ℃ (BAB).BOP spełnia najnowszy standard API 16A, spełnia normę NACE 0175, odporność na H2S.Tłoki są wymienne z siłownikami firmy Cameron.Wyprodukowano w Chinach, z krótką dostawą.

TtechnicznySpecyfikacjaz Dpodwójne RJestem BOP z Boosterem

Przedmiot	Pojedynczy bop barana (z wzmacniaczem)		Podwójny baran BOP (jedna komora z boosterem)
Model	13 5/8”-5000 psi		13 5/8”-5000 psi
Górny typ łączenia	Nabijany ćwiekami	Kołnierzowe	Nabijany ćwiekami	Kołnierzowe
Dolny typ łączenia	Kołnierzowe	Kołnierzowe	Kołnierzowe	Kołnierzowe
Waga (kg	5680	5888	10371	10651
Wysokość wys. mm	750	960	1285	1495
Grawitacja G mm	490	515	805	830
Poziom wymagań wydajnościowych	PR2
Nudziarz	346,1 mm (13 5/8″)
Ciśnienie próbne ciśnienia hydrostatycznego	51,8 MPa (7500 psi)
Znamionowe ciśnienie robocze	34,5 MPa (5000 psi)
Hydrauliczne ciśnienie siły układu sterowania	31,1 MPa (4500 psi)
Znamionowe ciśnienie robocze hydraulicznego układu sterowania	20,7 MPa (3000 psi)
Zalecane ciśnienie pracy hydraulicznego układu sterowania	8,4 ~ 10,5 MPa (1222 ~ 1518 psi)
Średnica cylindra	342,9 mm (13 1/2″)
Średnica wzmacniacza	250 mm (9 7/8″)
Objętość oleju wymagana do otwarcia jednej pary siłowników	41L
Objętość oleju wymagana do zamknięcia jednej pary siłowników	43L
Objętość oleju wymagana do zamknięcia jednej pary siłowników (wzmacniacza)	63L
Gwint interfejsu hydraulicznego przewodu sterującego	NPT 1
Specyfikacja wylotu bocznego	3 1/8″-5000 psi
Ocena temperatury	T-20/250(-29～121℃)(Lub przedmiot umowy)
Stopnie temperatury materiału metalowego	T20/250(-29~121℃)( Lub przedmiot umowy)
Stopnie temperatury materiału metalowego	BAB (ekstremalnie niskie ciśnienie -18 ℃, ciągła wysoka temperatura 66 ℃, ekstremalnie wysoka temperatura 93 ℃) (lub podlega umowie)
Współczynnik zamknięcia	10,83:1
Współczynnik zamknięcia (z wzmacniaczem)	17,4:1
Rozmiar ram do dopasowania	CSO, 2 3/8″, 2 7/8″, 3 1/2″, 4 1/2″, 5″, 5 1/2″, 7″, 9 5/8″, 9 7/8″, 4″,10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″, 2 7/8″～5″, 3 1/2″～5 1/2″, 41/ 2″～7″, 2 3/8″～3 1/2″, 3 1/2″～5 7/8″, 3 1/2″ podwójny otwór, 2 7/8″ podwójny otwór, 2 7/8 Podwójny otwór ″X3 1/2″, zwykły taran ścinający, taran ścinający odporny na siarkę Uwaga: można zainstalować ten sam typ Cameron Ram (z wyjątkiem siłownika ścinającego)
Uwaga: Projekt i produkcja BOP podlegają specyfikacji API Spec 16A. Części stykające się z płynem wiertniczym w BOP muszą być odporne na korozję naprężeniową siarkowodoru, a wszystkie metalowe części stykające się z płynem wiertniczym spełniają wymagania NACE MR-01-75/ISO15156. (z wyjątkiem siłownika ścinającego)

Specyfikacja i parametry pracy bijaka ścinającego

(Bez ciśnienia w studni)

Przedmiot	Gatunek rury wiertniczej	Grubość (mm)	Ciśnienie zamknięcia układu hydraulicznego (MPa)	Notatka
1	5 ″, klasa G-105	9.19	≥14
2	5 1/2 ″, klasa G-105	10.54	≥17
3	5 ″, klasa S-135	9.19	≥16
4	5 1/2″, klasa S-135	9.17	≥18

Rysunki:

13 5/8 "-5000PSI Double Ram Bop Kuty Cameron U Type With Shear Bonnets 0
