373 KW Oil Rig Pompa błotna o dużej pojemności tłokowej do węgla

1
MOQ
10000USD~50000USD
Cena £
373 KW Oil Rig Pompa błotna o dużej pojemności tłokowej do węgla
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa: Pompa błotna do platformy wiertniczej o dużej pojemności
Znamionowa moc wejściowa:: 373 kW (500 KM)
skok na minuty: 240 obr./min
Długość skoku:: 7 cali
Przełożenie:: 4,578:1
Zawór: Interfejs API nr 4
Kołnierz wylotowy wylotu: Kołnierz 2 1/16".
Przybliżona waga: 10692 funtów
Atrakcja:

373 KW Oil Rig Pompa błotna

,

373 KW Rig Pompa błotna

,

Coal Oil Rig Pompa błotna

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Hebei Pantu
Orzecznictwo: API 7K & ISO
Numer modelu: W-447
Zapłata
Szczegóły pakowania: 3302 mm * 1671 mm * 1412 mm (13 stóp * 6,85 stopy * 5,56 stopy)
Czas dostawy: 45 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 20 zestawów / miesiąc
opis produktu

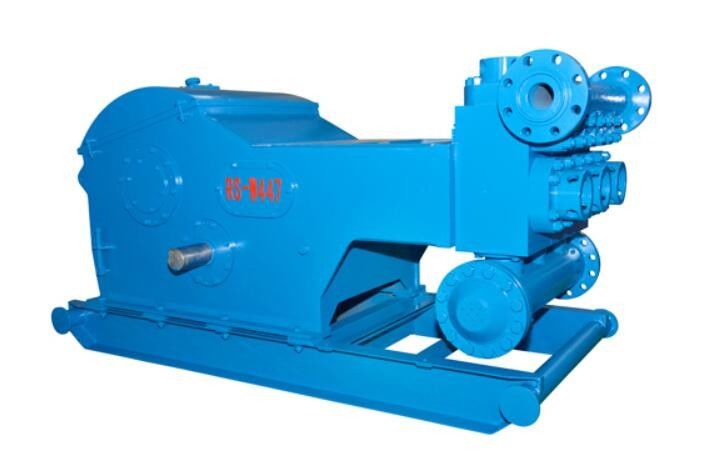

Pompa błotna W-447 do platformy wiertniczej o dużej pojemności tłokowej



W-447 Oil Rig Mud Pump to rodzaj pompy tłokowej o dużej pojemności, przeznaczonej do węgla, inżynierii geologicznej oraz przemysłu wiertniczego i produkcyjnego.Pompa błotna W-447 Oil Rig może być używana do eksploatacji błota w węglu i aspektach geologicznych oraz do prac na polach naftowych i wiercenia płytkich studni.Ta maszyna ma zwartą konstrukcję, małą objętość i jest lekka.



Specyfikacja pompy błotnej W-447:


Znamionowa moc wejściowa: 373 kW (500 KM)Maks.

Skok na minutę: 240 SMP Długość skoku: 180 mm (7")
Przełożenie 4,578:1
Maks.Ciśnienie robocze: 21 MPa (3000 psi)

Zawór: API#6
Końcówka tłoczyska: API#SA4
Maksymalny rozmiar wkładki: 165,1 mm (6 1/2")
Kołnierz wlotu ssania: kołnierz 203,2 mm (8")
Kołnierz wylotowy: kołnierz 52,4 mm (2 1/16"), 34,5 MPa (5000 psi)

Rozmiar wałka zębatego: 95,2 mm (3,75 cala)
Wymiary całkowite (dł. × szer. × wys.): 2550 × 1245 × 1305 mm3 (8,37 × 4,08 × 4,28 stopy sześciennej)

Przybliżona waga: 4850 kg (10692 funtów)





Parametry pompy błotnej W-447 Oil Rig



Rozmiar wkładki W 6 1/2 6 1/4 6 5 1/2 5 4 1/2 4 3 1/2
Ciśnienie rozładowania MPa 7.3 8.0 8.6 10.3 12.4 15.3 19.4 20.7
psi 1059 1160 1247 1494 1798 2219 2813 3000
Skok na minutę SPM Moc kW (KM) Przemieszczenie l/s (GPM)
240

373

(500)

45,7

(724,3)

42.2

(668,9)

38,9

(616,6)

32,7

(518,3)

27.0

(428,0)

21.9

(347,1)

17.3

(274,2)

13.2

(209,2)

220

342

(458)

41,9

(664,1)

38,7

(613,4)

35,7

(565,8)

30,0

(475,5)

24,8

(393,1)

20.1

(318,6)

15.9

(252,0)

12.1

(191,8)

200

311

(417)

38.1

(603,9)

35.2

(557,9)

32,4

(513,5)

27,3

(432,7)

22,5

(356,6)

18.2

(288,5)

14.4

(228,2)

11.0

(174,4)

180

280

(375)

34,3

(543,7)

31,7

(502,4)

29.2

(462,8)

24,5

(388,3)

20.3

(321,8)

16.4

(259,9)

13.0

(206,1)

9.9

(156,9)

160

249

(333)

30,5

(483,4)

28.2

(447,0)

25,9

(410,5)

21.8

(345,5)

18.0

(285,3)

14.6

(231,4)

11,5

(182,3)

8.8

(139,5)

100

155

(208)

19.0

(301.2)

17.6

(279,0)

16.2

(256,8)

13.6

(215,6)

11.3

(179,1)

9.1

(144,2)

7.2

(114,1)

5.5

(87,2)

1

1,55

(2.08)

0,190

(3.012)

0,176

(2.790)

0,162

(2,568)

0,136

(2.156)

0,113

(1,791)

0,091

(1.442)

0,072

(1.141)

0,055

(0,872)

● Dane dotyczące wydajności są obliczane przy 90% sprawności mechanicznej i 100% sprawności objętościowej.





Szczegóły pompy błotnej platformy wiertniczej W-447



Rama
Ramy Mud Pump Oil Rig są spawane ze stalowych płyt i przetwarzane
w związku z tym wyeliminować naprężenia po spawaniu.Na siedzeniach znajdują się wzmocnione płyty
wału korbowego i łożyska głównego, aby miały dobrą sztywność i wytrzymałość.
Wał korbowy
Wał korbowy platformy wiertniczej Mud Pump ma wyważoną konstrukcję ze spawanymi kutymi częściami.To
jest lekki i może działać płynnie bez wibracji.Obie strony
wał korbowy są wyposażone w dwukierunkowe łożyska baryłkowe, które zapewniają stabilność podczas pracy i poprawiają nośność.
Wał zębaty
Wykonany jest ze stali stopowej kutej, koła zębate w jodełkę (integralne) są obrabiane
na wale i przyjmuje średnio twardą powierzchnię zęba.Jest szyb
przedłużenia na obu końcach, na których można zamontować koła pasowe dzwonowe lub koła łańcuchowe.
poprzeczka
Głowica wykonana jest z jednego kawałka odlewu z żeliwa sferoidalnego, dzięki czemu
poprzeczka ma dobrą odporność na ścieranie.Struktura góry i dołu
przyjęto wytyczne dla poprzeczek w celu regulacji koncentryczności
dodanie uszczelki przy dolnej prowadnicy.Pręty przedłużające są połączone
do poprzeczek za pomocą śrub kołnierzowych z otworami na kołki, aby zapewnić
koncentryczność poprzeczki i prętów przedłużających.Opakowanie przyjmuje
dwuwarstwowa struktura uszczelniająca, która zapewnia dobre działanie uszczelniające.

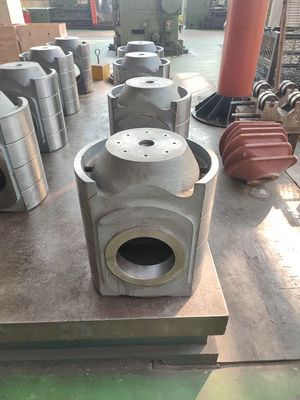

Cylinder płynu
Cylinder jest wykonany ze stali stopowej kuźni i przyjmuje prostą drogę
Struktura.Cylinder hydrauliczny ma mały rozmiar i większą objętość
efektywność.Powierzchnia cylindra jest przetwarzana przez powlekanie chemiczne w celu uzyskania odporności na korozję żółwia.Trzy cylindry hydrauliczne a
pompa jest wymienna.
Liniowiec
Platforma wiertnicza pompy błotnej W440/446 (500 KM) ma tę samą średnicę zewnętrzną wkładki. Wkładki są
zamocowane ciasno na powierzchni czołowej cylindra hydraulicznego za pomocą prostopadłości
zaślepki i śruby.Uszczelnienie między tuleją a cylindrem hydraulicznym jest
realizowane przez prostokątne uszczelki gumowe.
System smarowania
Pompa przyjmuje wymuszone smarowanie.W zbiorniku oleju znajduje się olej przekładniowy
pompę, która przekazuje ciśnienie oleju do wodzików prowadzących jak również
łożyska, aby zrealizować wymuszone smarowanie i chłodzenie.
Układ natryskowy
Mud Pump Oil Rig przyjmuje napędzany silnikiem system natryskowy
