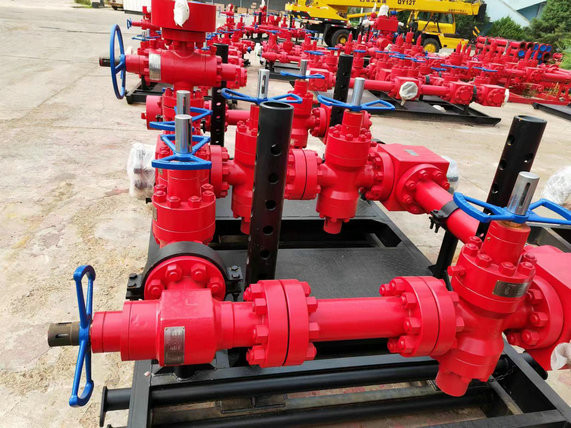

Kolektor dławika wiertnicy 5000psi

2 1/16 "5000psi Choke Kill Manifold System kontroli studni

Wraz ze wzrostem ciśnienia w głowicy odwiertu płyny wiertnicze są wtryskiwane przez kolektor zabijania do odwiertu, aby zrównoważyć ciśnienie w odwiercie, aby uniknąć przepełnienia i wydmuchu.Ciśnienie w odwiercie można uwolnić przez rurę wylotową podłączoną do kolektora zabijania.Kolektor zabijania służy również do cementowania i wstrzykiwania wody oraz środka ognioodpornego do studni.Zawór zwrotny umieszczony na kolektorze zabijania może realizować zabijanie i inne operacje poprzez zatrzymanie przepływu wstecznego.

Parametr

Konfiguracja

Kolektor dławiący składa się z zaworów dławiących, zasuw, rur przewodowych, złączek, manometrów i innych elementów.

Zasady pracy

Gdy ciśnienie wewnątrz studni wzrasta, otwieranie/zamykanie zaworów dławiących (w tym dławików ręcznych, hydraulicznych i dławików dodatnich) na kolektorze ssania może pozwolić na uwolnienie płynu wewnątrz studni w celu kontrolowania ciśnienia w obudowie, które można bezpośrednio wdmuchiwać wydostać się przez zasuwę, jeśli ciśnienie w obudowie jest dość wysokie.
4. Wartości ciśnienia
Kolektor zabijania jest dostępny w zakresie ciśnień 2000 psi, 3000 psi, 5000 psi, 10000 psi i 15000 psi, a także może być dostępny na życzenie klienta.

Instrukcja obsługi

(1) Ciśnienie robocze wszystkich elementów kolektora ssania musi być zgodne z ciśnieniem stosowanym w stosie BOP.
(2) Kolektor ssania powinien być zainstalowany w miejscu łatwo dostępnym dla operatora.Próbę ciśnieniową należy przeprowadzić przed montażem, a ciśnienie próbne gniazda powinno być równe znamionowemu ciśnieniu roboczemu.
(3) Rura przewodowa powinna być pozioma i możliwie prosta.W przypadku skrętu rury przewodowej należy zastosować rurę stalową giętą pod kątem 120 stopni.Otwór rury przewodowej powinien być wystarczająco duży.
(4) Manometr musi być zainstalowany.
(5) Zimą kolektor ssący może pracować w warunkach niskiej temperatury.
