Oilfield Kill Manifold Well Control Equipment 3 cale 15000 psi

Oilfield Kill Manifold Well Control Equipment 3 cale 15000 psi
Oilfield Kill Manifold Well Control Equipment 3 cale 15000 psi Oilfield Kill Manifold Well Control Equipment 3 cale 15000 psi Oilfield Kill Manifold Well Control Equipment 3 cale 15000 psi

Duży Obraz :  Oilfield Kill Manifold Well Control Equipment 3 cale 15000 psi

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Hebei Pantu
Orzecznictwo: API 16C
Numer modelu: YG105
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: USD 50000-100000 per set
Szczegóły pakowania: Żelazna obudowa
Czas dostawy: 7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 5 zestawów na 3 miesiące

Oilfield Kill Manifold Well Control Equipment 3 cale 15000 psi

Opis
Nazwa: Sprzęt kontrolny studni Model: YG105
Rozmiar otworu: 3 1/16" Ciśnienie: 15000 psi
Aplikacja: dobrze kontrolować Standard: API 16C
Podkreślić:

Kolektor zabijania pól naftowych

,

sprzęt kontrolny szybów naftowych

,

3-calowy kolektor zabijania

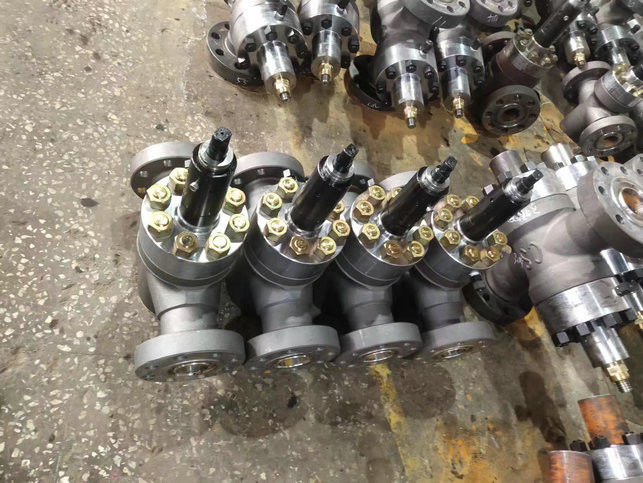

Sprzęt kontrolny studni Kolektor ssący Kill 3 1/16 "15000psi



Kolektor ssania Kill Manifold składa się z czterech ręcznych zaworów zasuwowych (pięć zasuw, jeśli dołączono zawór obejściowy).Choke Kill Manifold to niezbędny sprzęt do kontrolowania natężenia przepływu i zmniejszania ciśnienia w studni, zanim przepływ wejdzie do sprzętu przetwarzającego w celu ochrony studni.Może być wyposażony w panel sterowania hydraulicznego do zdalnego sterowania.



Parametr kolektora zabicia dławika



Typ Ciśnienie robocze Średnica otworu głównego Średnica obejścia. Uwagi
(psi) NA.) (W.)
YG140 20000 4 1/16" 3 1/16" 2 9/16" 2 1/16" 3 1/16" 2 1/16" 2 9/16" Różne typy kombinacji mogą być dostarczone zgodnie z wymaganiami
YG105 15000 4 1/16" 3 1/16" 2 9/16" 2 1/16" 3 1/16" 2 9/16" 2 1/16"
YG70 10000 4 1/16" 3 1/16" 2 9/16" 2 1/16" 4 1/16" 3 1/16" 2 9/16" 2 1/16"
YG35 5000 4 1/16" 3 1/8" 2 9/16" 2 1/16" 4 1/16" 3 1/8" 2 9/16" 2 1/16"
YG21 3000 4 1/16" 3 1/8" 2 9/16" 2 1/16" 4 1/16" 3 1/8" 2 9/16" 2 1/16"



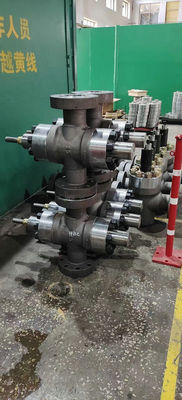

Konfiguracja


Kolektor dławiący składa się z zaworów dławiących, zasuw, rur przewodowych, złączek, manometrów i innych elementów.



Zasady działania kolektora dławiącego


Gdy ciśnienie wewnątrz studni wzrasta, otwieranie/zamykanie zaworów dławiących (w tym dławików ręcznych, hydraulicznych i dławików dodatnich) na kolektorze ssania może pozwolić na uwolnienie płynu wewnątrz studni w celu kontrolowania ciśnienia w obudowie, które można bezpośrednio wdmuchiwać wydostać się przez zasuwę, jeśli ciśnienie w obudowie jest dość wysokie.
4. Wartości ciśnienia
Kolektor zabijania jest dostępny w zakresie ciśnień 2000 psi, 3000 psi, 5000 psi, 10000 psi i 15000 psi, a także może być dostępny na życzenie klienta.



Instrukcja obsługi


(1) Ciśnienie robocze wszystkich elementów kolektora ssania musi być zgodne z ciśnieniem stosowanym w stosie BOP.
(2) Kolektor ssania powinien być zainstalowany w miejscu łatwo dostępnym dla operatora.Próbę ciśnieniową należy przeprowadzić przed montażem, a ciśnienie próbne gniazda powinno być równe znamionowemu ciśnieniu roboczemu.
(3) Rura przewodowa powinna być pozioma i możliwie prosta.W przypadku skrętu rury przewodowej należy zastosować rurę stalową giętą pod kątem 120 stopni.Otwór rury przewodowej powinien być wystarczająco duży.
(4) Manometr musi być zainstalowany.
(5) Zimą kolektor ssący może pracować w warunkach niskiej temperatury.
