API 16C Choke Kill Manifold Well Control 3 1/16 "20000psi
Choke Kill Manifold został zaprojektowany do pracy z wieloma konfiguracjami dławików i zaworów zasuwowych i mieści wartości ciśnienia od 5000 do 15 000 psi.Dzięki zakresowi średnic otworów od 2-1/6” do 4-1/6”, te kolektory ssące można dostosować do różnych konfiguracji dławików i zasuw.
Kill Manifold Well Parametr kontrolny
| Typ | Ciśnienie robocze | Średnica otworu głównego | Średnica obejścia. | Uwagi |
| (psi) | NA.) | (W.) | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | Różne typy kombinacji mogą być dostarczone zgodnie z wymaganiami |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
Konfiguracja kontroli studni kolektora zabijania

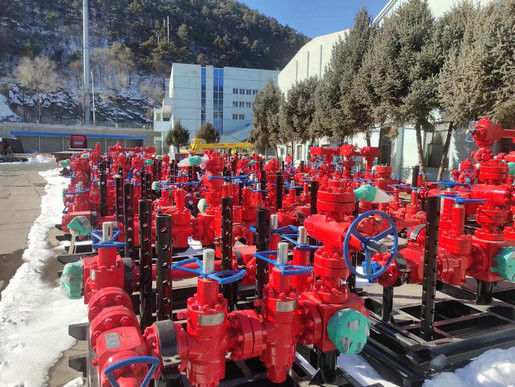

Kolektor dławiący składa się z zaworów dławiących, zasuw, rur przewodowych, złączek, manometrów i innych elementów.
Kill Manifold Well Control Zasady działania
Gdy ciśnienie wewnątrz studni wzrasta, otwieranie/zamykanie zaworów dławiących (w tym dławików ręcznych, hydraulicznych i dławików dodatnich) na kolektorze ssania może pozwolić na uwolnienie płynu wewnątrz studni w celu kontrolowania ciśnienia w obudowie, które można bezpośrednio wdmuchiwać wydostać się przez zasuwę, jeśli ciśnienie w obudowie jest dość wysokie.
4. Wartości ciśnienia
Kolektor zabijania jest dostępny w zakresie ciśnień 2000 psi, 3000 psi, 5000 psi, 10000 psi i 15000 psi, a także może być dostępny na życzenie klienta.
Instrukcja obsługi
(1) Ciśnienie robocze wszystkich elementów kolektora ssania musi być zgodne z ciśnieniem stosowanym w stosie BOP.
(2) Kolektor ssania powinien być zainstalowany w miejscu łatwo dostępnym dla operatora.Próbę ciśnieniową należy przeprowadzić przed montażem, a ciśnienie próbne gniazda powinno być równe znamionowemu ciśnieniu roboczemu.
(3) Rura przewodowa powinna być pozioma i możliwie prosta.W przypadku skrętu rury przewodowej należy zastosować rurę stalową giętą pod kątem 120 stopni.Otwór rury przewodowej powinien być wystarczająco duży.
(4) Manometr musi być zainstalowany.
(5) Zimą kolektor ssący może pracować w warunkach niskiej temperatury.
