Specyfikacja API.16D Koomey Bop Jednostka sterująca Przemysł naftowy i gazowy
Jednostka sterująca Koomey Bop to specjalny sprzęt, który służy do sterowania Bop, klinem hydraulicznym, systemem zabijania i wyposażeniem przełączającym oraz niezbędnym wyposażeniem przeciwerupcji podczas wiercenia lub prac w przemyśle naftowym i gazowym.
Parametry
| | Liczba kontrolowanych obiektów | Zestawy akumulatorów | Efektywna objętość zbiornika oleju (l) | Natężenie przepływu pompy | Moc silnika (kW) | Ciśnienie robocze (MPa) | |||
| Maksymalna głośność | | Nominalna dostępna objętość (l) | Pompa elektryczna (l/min) | Pompa pneumatyczna (ml/skok) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
Opis zasady
1. System sterowania BOP to specjalny sprzęt hydrauliczny służący do sterowania BOP i zaworem hydraulicznym w celu zamykania i otwierania.Aby dopasować różne typy i specyfikacje stosu BOP oraz dostosować się do wymagań różnych środowisk aplikacji, Rongsheng zaprojektował i wyprodukował różne typy systemów sterowania BOP o różnych strukturach i specyfikacjach.
2. Panel zdalnego sterowania wyposażony jest w dwa zestawy niezależnych grup pomp.Pompy elektryczne
mogą być dostarczone pompy pneumatyczne lub pompy ręczne o różnych natężeniach przepływu.Rongsheng może zaoferować akumulator z China Star
dard, ASME lub znak CE.Serie FKQ i FKDQ mogą być wyposażone w pneumatyczno-ręczne lub pneumatyczne zawory regulujące ciśnienie, a serie FKD mogą być wyposażone w elektryczno-ręczne zawory regulujące ciśnienie, aby zapewnić stabilne i niezawodne ciśnienie robocze dla bop.W serii FKD 4-drogowy 3-pozycyjny zawór jest napędzanym elektromagnesem, który dostosowuje się do niższej temperatury otoczenia i ma szybszą reakcję na działanie.
3. Urządzenie alarmowe może być wyposażone zgodnie z życzeniem klienta.Monitoruje ciśnienie akumulatora, ciśnienie zasilania powietrzem oraz poziom cieczy w zbiorniku oleju hydraulicznego.Gdy powyższe parametry przekroczą granice alarmowe, natychmiast pojawią się sygnały dźwiękowe i wizualne.
4. Panel pomocniczy Dillr może być wyposażony zgodnie z życzeniem klienta, który może monitorować panel zdalnego sterowania. FKD i FKDQ seis mogą dostarczyć bezprzewodowy panel kontrolny, który może być wykorzystany do zdalnej obsługi BOP w bezpiecznym miejscu w przypadku awaryjne, dodatkowo poprawiając niezawodność konstrukcji wiertniczych.

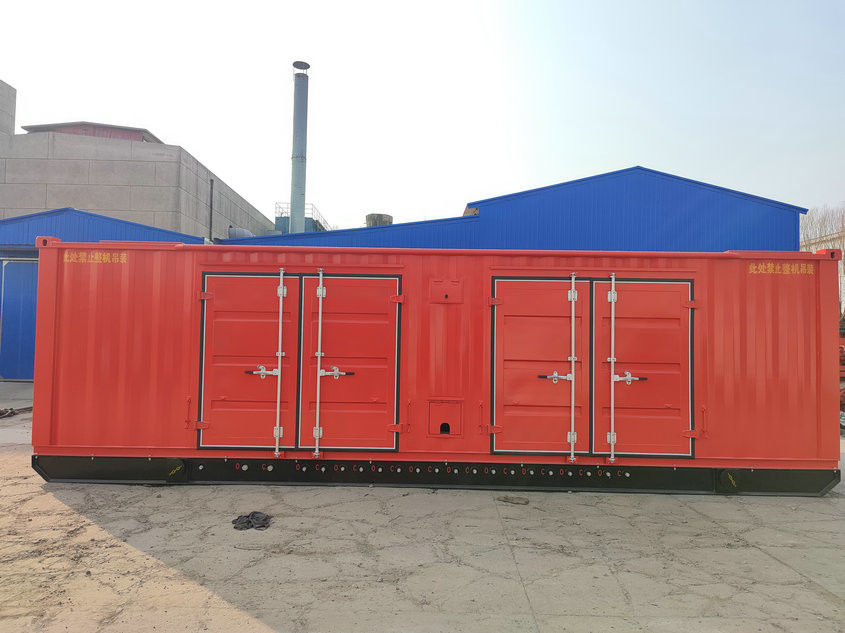

5. System może być wyposażony w ocieplony budynek, klimatyzatory, nagrzewnice elektryczne, nagrzewnice zbiorników, elektryczne nagrzewnice wiązki przewodów powietrza, nagrzewnicę do BOP itp., aby dostosować się do niskich temperatur i innego specjalnego środowiska pracy w terenie.
Notatka:
P: Seria FKQ wykorzystuje wiązkę węży do połączenia panelu zabójcy z panelem zdalnego sterowania, dealer obsługuje elementy pneumatyczne zawory obrotowe, panel zdalnego sterowania wykorzystuje cylinder do napędzania 4-drogowego 3-pozycyjnego zaworu, a seria może wybierz pneumatyczno-ręczny lub pneumatyczny silnikowy regulator ciśnienia,
DQ: Seria FKDQ wykorzystuje kabel sygnałowy do połączenia panelu kasjerskiego z panelem zdalnego sterowania, ich elementem obsługi jest ekran dotykowy rl ctic przycisk zdalny panel sterowania wykorzystuje cylinder do napędzania zaworu 4-drogowego 3-położeniowego, z silnikiem pneumatycznym napędzane zawory regulujące ciśnienie.
D: Seria FKD wykorzystuje kabel sygnałowy do połączenia panelu dolara z panelem zdalnego sterowania, elementem sterującym przepustnicą jest ekran dotykowy Panel zdalnego sterowania o lectic buron wykorzystuje elektromagnes do napędzania 4-drogowego 3-pozycyjnego zaworu, z silnikiem elektrycznym napędzane zawory regulujące ciśnienie.
jeśli klient chce zamówić specyfikację API.16D i musisz zaznaczyć na nim monogram APl, aby uzyskać formularz o nazwie „konfiguracja i parametry stosów bop dla ponad APl Spec.16D system sterowania ziemia i powierzchnia)” z działu sprzedaży Rongsheng.Po wprowadzeniu szczegółowych parametrów technicznych, dział techniczny Rongsheng przeprowadzi kalkulację wyboru.
Opcjonalne urządzenie:
Wszystkie serie mogą wybrać jednostki grzewcze BOP, aby ogrzać bop w ekstremalnie zimnych warunkach i włączyć funkcję bop, normalnie BOP powinien mieć również ogrzewanie)Serie FKDQ i FKD mogą wybrać funkcję bezprzewodowego pilota zdalnego sterowania.
