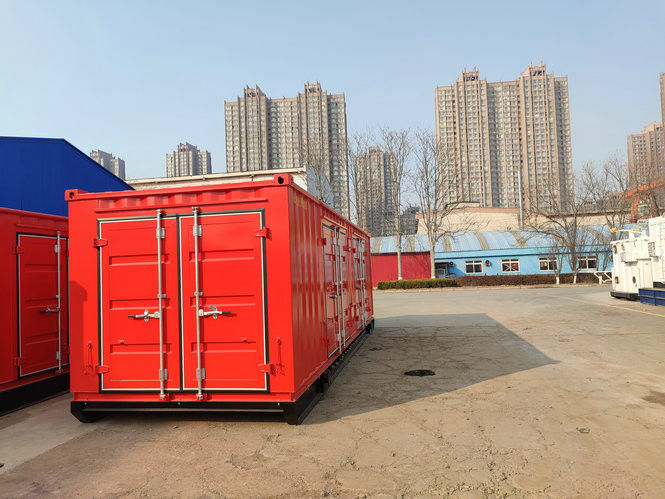

Wiercenie Koomey Bop Jednostka sterująca Blowout Preventer Accumulator Unit
Zadaniem jednostki sterującej Koomey Bop do montowanych na powierzchni stosów Bop jest przygotowanie i wstępne przechowywanie wystarczającej ilości oleju hydraulicznego oraz kontrolowanie jego kierunku przepływu, aby szybko otworzyć lub zamknąć Bop.W miarę zużywania oleju hydraulicznego ciśnienie spada, gdy ciśnienie spada do określonej wartości, zespół akumulatora przeciwerupcyjnego automatycznie odnawia olej hydrauliczny, aby utrzymać ciśnienie na określonej wysokiej wartości.
Parametry
| | Liczba kontrolowanych obiektów | Zestawy akumulatorów | Efektywna objętość zbiornika oleju (l) | Natężenie przepływu pompy | Moc silnika (kW) | Ciśnienie robocze (MPa) | |||
Maksymalna głośność | | Nominalna dostępna objętość (l) | Pompa elektryczna (l/min) | Pompa pneumatyczna (ml/skok) | ||||||
1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
Opis zasady
1. System sterowania BOP to specjalny sprzęt hydrauliczny służący do sterowania BOP i zaworem hydraulicznym w celu zamykania i otwierania.Aby dopasować różne typy i specyfikacje stosu BOP oraz dostosować się do wymagań różnych środowisk aplikacji, Rongsheng zaprojektował i wyprodukował różne typy systemów sterowania BOP o różnych strukturach i specyfikacjach.
2. Panel zdalnego sterowania wyposażony jest w dwa zestawy niezależnych grup pomp.Pompy elektryczne
mogą być dostarczone pompy pneumatyczne lub pompy ręczne o różnych natężeniach przepływu.Rongsheng może zaoferować akumulator z China Star
dard, ASME lub znak CE.Serie FKQ i FKDQ mogą być wyposażone w pneumatyczno-ręczne lub pneumatyczne zawory regulujące ciśnienie, a serie FKD mogą być wyposażone w elektryczno-ręczne zawory regulujące ciśnienie, aby zapewnić stabilne i niezawodne ciśnienie robocze dla bop.W serii FKD 4-drogowy 3-pozycyjny zawór jest napędzanym elektromagnesem, który dostosowuje się do niższej temperatury otoczenia i ma szybszą reakcję na działanie.
3. Urządzenie alarmowe może być wyposażone zgodnie z życzeniem klienta.Monitoruje ciśnienie akumulatora, ciśnienie zasilania powietrzem oraz poziom cieczy w zbiorniku oleju hydraulicznego.Gdy powyższe parametry przekroczą granice alarmowe, natychmiast pojawią się sygnały dźwiękowe i wizualne.
4. Panel pomocniczy Dillr może być wyposażony zgodnie z życzeniem klienta, który może monitorować panel zdalnego sterowania. FKD i FKDQ seis mogą dostarczyć bezprzewodowy panel kontrolny, który może być wykorzystany do zdalnej obsługi BOP w bezpiecznym miejscu w przypadku awaryjne, dodatkowo poprawiając niezawodność konstrukcji wiertniczych.
5. System może być wyposażony w ocieplony budynek, klimatyzatory, nagrzewnice elektryczne, nagrzewnice zbiorników, elektryczne nagrzewnice wiązki przewodów powietrza, nagrzewnicę do BOP itp., aby dostosować się do niskich temperatur i innego specjalnego środowiska pracy w terenie.
Notatka:
P: Seria FKQ wykorzystuje wiązkę węży do połączenia panelu zabójcy z panelem zdalnego sterowania, dealer obsługuje elementy pneumatyczne zawory obrotowe, panel zdalnego sterowania wykorzystuje cylinder do napędzania 4-drogowego 3-pozycyjnego zaworu, a seria może wybierz pneumatyczno-ręczny lub pneumatyczny silnikowy regulator ciśnienia,
DQ: Seria FKDQ wykorzystuje kabel sygnałowy do połączenia panelu kasjerskiego z panelem zdalnego sterowania, ich elementem obsługi jest ekran dotykowy rl ctic przycisk zdalny panel sterowania wykorzystuje cylinder do napędzania zaworu 4-drogowego 3-położeniowego, z silnikiem pneumatycznym napędzane zawory regulujące ciśnienie.
D: Seria FKD wykorzystuje kabel sygnałowy do połączenia panelu dolara z panelem zdalnego sterowania, elementem sterującym przepustnicą jest ekran dotykowy Panel zdalnego sterowania o lectic buron wykorzystuje elektromagnes do napędzania 4-drogowego 3-pozycyjnego zaworu, z silnikiem elektrycznym napędzane zawory regulujące ciśnienie.
jeśli klient chce zamówić specyfikację API.16D i musisz zaznaczyć na nim monogram APl, aby uzyskać formularz o nazwie „konfiguracja i parametry stosów bop dla ponad APl Spec.16D system sterowania ziemia i powierzchnia)” z działu sprzedaży Rongsheng.Po wprowadzeniu szczegółowych parametrów technicznych, dział techniczny Rongsheng przeprowadzi kalkulację wyboru.
Opcjonalne urządzenie:
Wszystkie serie mogą wybrać jednostki grzewcze BOP, aby ogrzać bop w ekstremalnie zimnych warunkach i włączyć funkcję bop, normalnie BOP powinien mieć również ogrzewanie)Serie FKDQ i FKD mogą wybrać funkcję bezprzewodowego pilota zdalnego sterowania.
