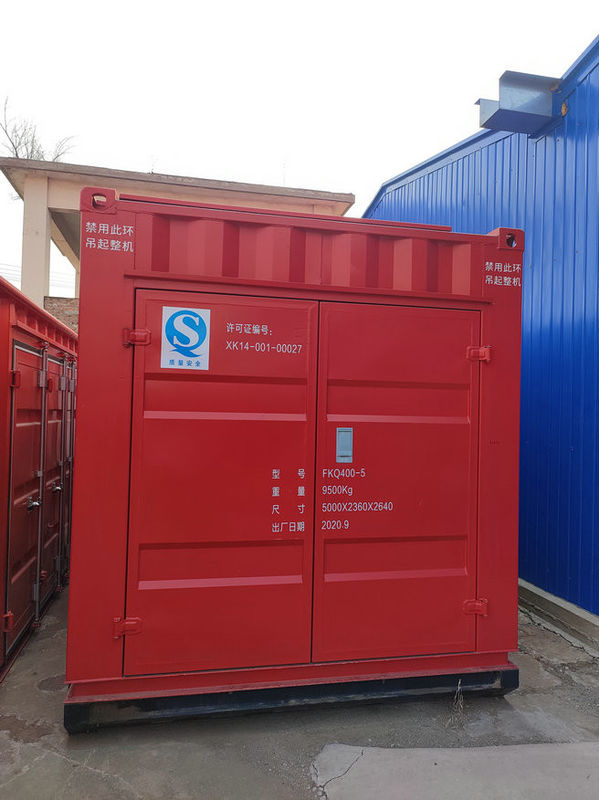

Sprzęt wiertniczy systemu kontroli Bop pól naftowych
Funkcja Bop Control System dla montowanych na powierzchni kominów BOP polega na przygotowaniu i przywróceniu wystarczającej ilości oleju hydraulicznego oraz sterowaniu jego kierunkiem przepływu w celu szybkiego otwarcia lub zamknięcia BOP.W miarę zużywania oleju hydraulicznego ciśnienie spada, gdy ciśnienie spada do określonej wartości, układ sterowania automatycznie odnawia olej hydrauliczny, aby utrzymać ciśnienie na określonej wysokiej wartości.
Parametry systemu sterowania Bop
|
Przedmiot |
Model |
Liczba kontrolowanych obiektów | Zestawy akumulatorów | Efektywna objętość zbiornika oleju (l) | Natężenie przepływu pompy | Moc silnika (kW) | Ciśnienie robocze (MPa) | |||
| Maksymalna głośność |
(L) |
Nominalna dostępna objętość (l) | Pompa elektryczna (l/min) | Pompa pneumatyczna (ml/skok) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18,5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 | |
Kluczowe punkty wyboru systemu kontroli BOP
Aby niezawodnie i bezpiecznie kontrolować BOP, przy wyborze i zakupie odpowiedniego produktu należy przestrzegać standardów przemysłu naftowego i gazu ziemnego SY/T5053.2-2007 oraz APl Spec 16D.Czynniki, które należy wziąć pod uwagę, powinny obejmować co najmniej:
Notatka:
P: Seria FKQ wykorzystuje wiązkę węży do połączenia panelu dillra z panelem kontrolnym renole, diler obsługujący pneumatyczne zawory obrotowe y elemerti, panel zdalnego sterowania wykorzystuje cylinder do napędzania 4-kierunkowej 3-pozycyjnej vave, ta seria może wybrać pneumatyczny-ręczny o pneumatyczne zawory regulacyjne ciśnienia napędzane silnikiem,
DQ: Seria FKDQ wykorzystuje kabel sygnałowy do połączenia panelu pilota z panelem sterowania renote, element obsługi jest dotykowy, przycisk rl ctic, zdalny panel sterowania wykorzystuje cylinder do napędzania 4-drogowego 3-pozycyjnego zaworu, z zaworami regulującymi ciśnienie napędzanymi silnikiem pneumatycznym .
D: Seria FKD wykorzystuje kabel sygnałowy do połączenia panelu drllr z panelem zdalnego sterowania, elementem operacyjnym jest ekran dotykowy lub zdalny panel sterowania buron wykorzystuje elektromagnes do napędzania 4-drogowego 3-pozycyjnego zaworu, z elektromotorycznymi zaworami regulującymi ciśnienie.
Jeśli klient chce zamówić APl Spec.16D system sterowania i musisz zaznaczyć na nim monogram APl, aby uzyskać formularz o nazwie „konfiguracja i peramelery stosów bop dla APl Spec.16D system sterowania jland i surace)” z działu sprzedaży Rongsheng.Po określeniu parametrów technicznych dział techniczny Rongsheng przeprowadzi kalkulację wyboru.
Opcjonalne urządzenie:
Wszystkie serie mogą wybrać jednostki grzewcze BOP, aby ogrzać bop w bardzo zimnym środowisku, włączyć funkcję bop normalnie, BOP powinien mieć ogrzewanie) Serie FKDQ i FKD mogą wybrać funkcję zdalnego sterowania bezprzewodowego.
