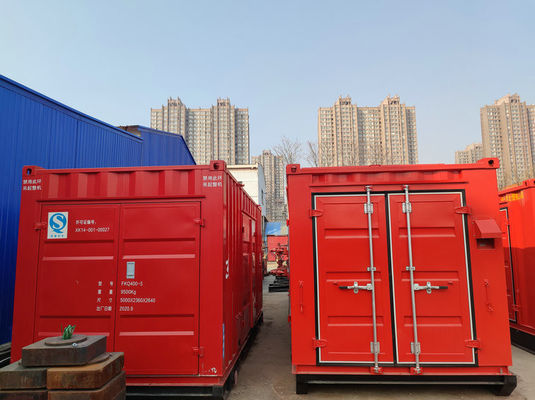

API 16D Koomey Bop Jednostka sterująca Typ pneumatyczny
Wprowadzenie jednostki sterującej Koomey Bop
1, Panel zdalnego sterowania jest wyposażony zarówno w elektryczne zasilanie pneumatyczne, jak i rezerwowy wlot do tłoczenia oleju, aby zapewnić regularną pracę systemu nawet w nieoczekiwanych sytuacjach.
2, Układ zasilania jest wyposażony w automatyczny układ sterowania i podwójne urządzenie zabezpieczające przed przeciążeniem układu hydraulicznego.Operacja jest łatwa, bezpieczna i niezawodna.
Parametry jednostki sterującej Koomey Bop
|
Przedmiot
|
Model
|
Liczba kontrolowanych obiektów |
Zestawy akumulatorów |
Efektywna objętość zbiornika oleju (l) |
Natężenie przepływu pompy |
Moc silnika (kW) |
Ciśnienie robocze (MPa) |
| Maksymalna głośność |
(L)
|
Nominalna dostępna objętość (l) |
Pompa elektryczna (l/min) |
Pompa pneumatyczna (ml/skok) |
| 1 |
FKQ240-3 |
3 |
40×6 |
|
120 |
560 |
20 |
165 |
11 |
21 |
| 2 |
FKQ320-4 |
4 |
40×8 |
160 |
650 |
20 |
165 |
11 |
21 |
| 3 |
FKQ320-5 |
5 |
40×8 |
|
160 |
650 |
20 |
165 |
11 |
21 |
| 4 |
FKQ400-5 |
5 |
40×10 |
200 |
900 |
30 |
165 |
15 |
21 |
| 5 |
FKQ400-6 |
6 |
40×10 |
|
200 |
900 |
30 |
165 |
15 |
21 |
| 6 |
FKQ480-5 |
5 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 7 |
FKQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 8 |
FKQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18,5 |
21 |
| 9 |
FKQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18,5 |
21 |
| 10 |
FKQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18,5 |
21 |
| 11 |
FKQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18,5 |
21 |
| 12 |
FKQ960-6 |
6 |
80×12 |
480 |
1800 |
40 |
165×3 |
18,5 |
21 |
| 13 |
FKQ960-7 |
7 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18,5 |
21 |
| 14 |
FKQ960-8 |
8 |
80×12 |
480 |
1800 |
40 |
165×3 |
18,5 |
21 |
| 15 |
FKQ1280-8 |
8 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18,5×2 |
21 |
| 16 |
FKQ1280-9 |
9 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18,5×2 |
21 |
| 17 |
FKQ1280-10 |
10 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18,5×2 |
21 |
| 18 |
FKDQ480-5 |
6 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 19 |
FKDQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 20 |
FKDQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18,5 |
21 |
| 21 |
FKDQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18,5 |
21 |
| 22 |
FKDQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18,5 |
21 |
| 23 |
FKDQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18,5 |
21 |
| 24 |
FKDQ960-7 |
7 |
80×12 |
480 |
1800 |
40 |
165×3 |
18,5 |
21 |
| 25 |
FKDQ960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18,5 |
21 |
| 26 |
FKDQ1280-8 |
8 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18,5×2 |
21 |
| 27 |
FKDQ1280-9 |
9 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18,5×2 |
21 |
| 28 |
FKDQ1280-10 |
10 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18,5×2 |
21 |
| 29 |
FKD640-6 |
6 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18,5 |
21 |
| 30 |
FKD800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18,5 |
21 |
| 31 |
FKD960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18,5 |
21 |
Kluczowe punkty wyboru systemu kontroli BOP
Aby niezawodnie i bezpiecznie kontrolować BOP, przy wyborze i zakupie odpowiedniego produktu należy przestrzegać standardów przemysłu naftowego i gazu ziemnego SY/T5053.2-2007 oraz APl Spec 16D.Czynniki, które należy wziąć pod uwagę, powinny obejmować co najmniej:
- Zależność między objętością cieczy potrzebną do zamknięcia stosów BOP a objętością cieczy dostępną z układu sterowania
- Czy musi spełniać standardy APL 16D;
- adaptacja środowiskowa;
- Specjalne wymagania dotyczące morskich platform wiertniczych.
1 Opcje dla kontrolowanych obiektów i dostępnej objętości cieczy w akumulatorze
Zespół akumulatorów powinien być skonfigurowany w taki sposób, aby pozostałe ciśnienie było większe niż maksymalne wymagane ciśnienie sterujące
przez obiekt sterujący po zamknięciu wszystkich zaworów BOP i hydraulicznych.
Zaleca się, aby dostępny wolumen z grupy akumulatorów był 2 razy większy niż wymagany wolumen zamykających się stosów BOP.
2. Wymagania układu pompowego
Główny zespół pompowy powinien składać się z co najmniej dwóch układów pompowych.Skumulowana zdolność wyjściowa
układy pompowe powinny wystarczyć do naładowania głównego układu akumulatorów od ciśnienia wstępnego do układu RWP znajdującego się w jego obrębie
15 minut.W przypadku utraty jednego układu pompowego lub jednego układu zasilania, pozostały układ pompowy (pozostałe układy pompowe) będzie miał wydajność
naładować główny układ akumulatorów od ciśnienia wstępnego do układu RWP w ciągu 30 minut.
Przy wyłączonych z eksploatacji akumulatorach i wyłączonym z eksploatacji jednym układzie pompowym lub jednym układzie zasilania pozostałe
układ(y) pomp powinien mieć zdolność zamknięcia jednego pierścieniowego BOP i otwarcia przepustnicy(ów) w ciągu 2 minut.
3. Czy musi spełniać standardy API 16D
Jeśli klient chce zamówić specyfikację interfejsu API.System sterowania 16D i zaznacz monogram API, który klient musi uzyskać
formularz o nazwie „konfiguracja i parametry stosów bop do zamówienia specyfikacji API.System sterowania 16D (ląd i powierzchnia)”
z działu sprzedaży Rongsheng.Po wypełnieniu szczegółowych parametrów technicznych dział techniczny Rongsheng to zrobi
przeprowadzić kalkulację wyboru.
Notatka:
P: Seria FKQ wykorzystuje wiązkę węży do połączenia panelu dillra z panelem kontrolnym renole, diler obsługujący pneumatyczne zawory obrotowe y elemerti, panel zdalnego sterowania wykorzystuje cylinder do napędzania 4-kierunkowej 3-pozycyjnej vave, ta seria może wybrać pneumatyczny-ręczny o pneumatyczne zawory regulacyjne ciśnienia napędzane silnikiem,
DQ: Seria FKDQ wykorzystuje kabel sygnałowy do połączenia panelu pilota z panelem sterowania renote, element obsługi jest dotykowy, przycisk rl ctic, zdalny panel sterowania wykorzystuje cylinder do napędzania 4-drogowego 3-pozycyjnego zaworu, z zaworami regulującymi ciśnienie napędzanymi silnikiem pneumatycznym .
D: Seria FKD wykorzystuje kabel sygnałowy do połączenia panelu drllr z panelem zdalnego sterowania, elementem operacyjnym jest ekran dotykowy lub zdalny panel sterowania buron wykorzystuje elektromagnes do napędzania 4-drogowego 3-pozycyjnego zaworu, z elektromotorycznymi zaworami regulującymi ciśnienie.
Jeśli klient chce zamówić APl Spec.16D system sterowania i musisz zaznaczyć na nim monogram APl, aby uzyskać formularz o nazwie „konfiguracja i peramelery stosów bop dla APl Spec.16D system sterowania jland i surace)” z działu sprzedaży Rongsheng.Po określeniu parametrów technicznych dział techniczny Rongsheng przeprowadzi kalkulację wyboru.
Opcjonalne urządzenie:
Wszystkie serie mogą wybrać jednostki grzewcze BOP, aby ogrzać bop w bardzo zimnym środowisku, włączyć funkcję bop normalnie, BOP powinien mieć ogrzewanie) Serie FKDQ i FKD mogą wybrać funkcję zdalnego sterowania bezprzewodowego.
