Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shenkai
Orzecznictwo: API 16A
Numer modelu: 20 3/4"-3000 psi
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 30000 set
Szczegóły pakowania: Żelazna obudowa
Czas dostawy: 7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 5 zestawów na 3 miesiące
Nazwa: |
Pierścieniowe zapobieganie |
Aplikacja: |
Wiercenie szybu naftowego |
Znamionowe ciśnienie robocze: |
3000 psi |
Rozmiar: |
20 3/4 cala |
Zakres temperatur dla niemetalicznych materiałów uszczelniających: |
-26℃～+177℃ |
Wymóg wydajności: |
PR1, PR2 |
Nazwa: |
Pierścieniowe zapobieganie |
Aplikacja: |
Wiercenie szybu naftowego |
Znamionowe ciśnienie robocze: |
3000 psi |
Rozmiar: |
20 3/4 cala |
Zakres temperatur dla niemetalicznych materiałów uszczelniających: |
-26℃～+177℃ |
Wymóg wydajności: |
PR1, PR2 |

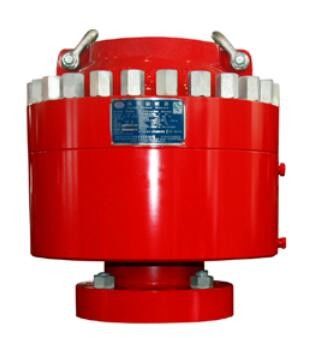

Duża brama, zwykle wyposażona w blokadę wydmuchu typu taranowego w celu utworzenia uszczelnionej pierścieniowej przestrzeni między przewodem rurowym a odwiertem w odwiercie, baa przypadek zatykania kolumny można również wykonać indywidualnie, ale użyć kilka razy, aby umrzeć, i nie pozwala na stosowanie długoterminowego zamknięcia.
Dolna obudowa, górna obudowa, tłok, pierścień adaptera i element uszczelniający.Wszystkie komponenty zostały zaprojektowane i zbudowane z myślą o łatwości konserwacji i najwyższej niezawodności.
Zamknij – Gdy olej hydrauliczny zostanie wpompowany do przedłużonego portu, element znajdujący się w środku zostanie podniesiony i wciśnięty do rury.
Otwarty – Z drugiej strony, jeśli płyn hydrauliczny zostanie wpompowany do portu wycofania, element zostanie popchnięty w dół, co spowoduje zwolnienie rurki.
Dane techniczne Shaffera
| Przedmiot | Specyfikacja pierścieniowego BOP | |||||||||
| Rozmiar i model |
7 1/16″ -3000 psi |
7 1/16″ -5000 psi |
9″ -3000 psi |
9″ -5000 psi |
11″ -3000 psi |
11″ -5000 psi |
13 5/8″ -3000 psi |
13 5/8″ -5000 psi |
20 3/4″ -3000 psi |
21 1/4″ -5000 psi |
| mm/cale Otwór (mm/cale) |
179,4 7 1/16 |
179,4 7 1/16 |
228,6 9 |
228,6 9 |
279,4 11 |
279,4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539,8 21 1/4 |
| Znamionowe ciśnienie robocze (MPa/psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
| Ciśnienie próbne ciśnienia hydrostatycznego (MPa/psi) |
42 6000 |
70 10 000 |
42 6000 |
70 10 000 |
42 6000 |
70 10 000 |
42 6000 |
70 10 000 |
31,5 4500 |
70 10 000 |
| Hydraulicznie sterowane znamionowe ciśnienie robocze (MPa/psi) | 21/3000 | |||||||||
| Zalecane hydrauliczne ciśnienie robocze rury uszczelniającej (MPa/psi) | 1218 ~ 1522 psi | |||||||||
| Maks.ciśnienie robocze dobrze uszczelnić bez rury w (MPa/psi) |
10,5 1500 |
17,5 2500 |
10,5 1500 |
17,5 2500 |
10,5 1500 |
17,5 2500 |
10,5 1500 |
17,5 2500 |
10,5 1500 |
17,5 2500 |
| Zalecane hydrauliczne uszczelnienie ciśnienia roboczego bez rury w (MPa/psi) | ≤10,5/1500 | |||||||||
| Otwórz maks.objętość oleju (L) | 15 | 15 | 22,8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| Zamknij Maks.objętość oleju (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| Podnoszenie ciężaru za pomocą dwóch pierścieni do podnoszenia (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| Wylot oleju hydraulicznego | NPT 1” | |||||||||
| Klasa temperaturowa metalu | T-20/250(-29℃～121℃) | |||||||||
| Stopień temperatury niemetalu | BAB (-18℃~66℃~93℃) | |||||||||
| Średni kontakt materiału z cieczą studzienną | Zgodnie z NACE MR-01-75, spełniają normę API 16A 4th Edition | |||||||||
