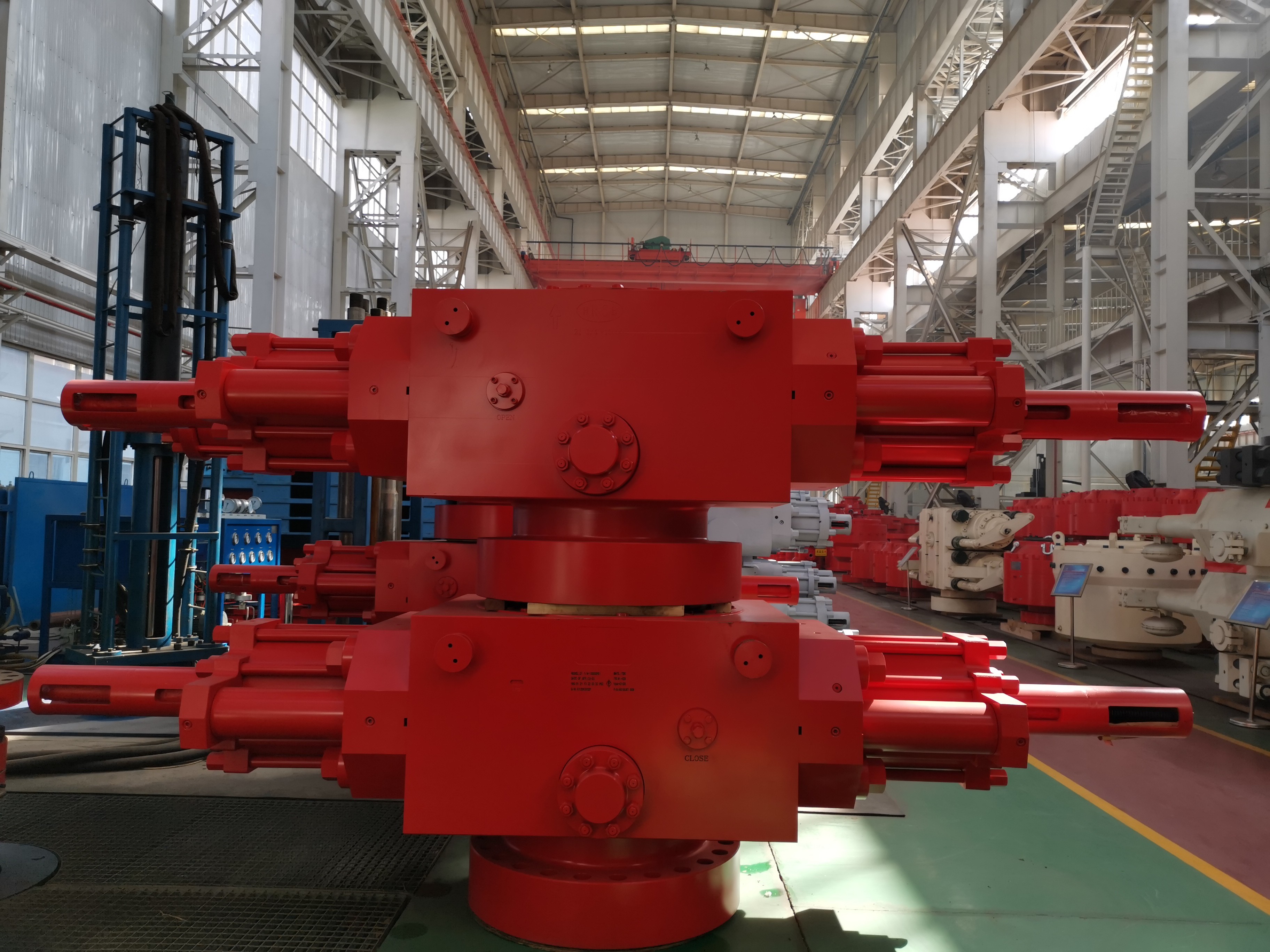

Hydrauliczne otwarte i zamknięte klapy System sterowania zapobiegania wybuchowi
Wprowadzenie systemu kontroli zapobiegania wybuchowi
mechanizm blokowania sterowany hydraulicznie lub ręcznie.
Włączając wtórne uszczelnienie.
Oferuje struktury płaskich i bocznych drzwi lub struktury płaskich drzwi typu sterowania hydraulicznego.
Drzwi boczne i powłoka są połączone przez potrójne zawiasy.
Aby otworzyć i zamknąć zawór w kolejności, należy użyć pręta ciśnienia (C-type ram BOP).
Ramka przewodnicza jest umieszczona na końcu drzwi bocznych. Po otwarciu drzwi, ram może być ciągnięty wzdłuż szyny przewodniczej i zastąpiony, w szczególności wskaźnik tłoków BOP typu D.Po otwarciu drzwi, ram można ciągnąć wzdłuż szyny przewodniczej i wymienić, w szczególności wskaźnik tłoków BOP typu D.
Po otwarciu drzwi, ram może być ciągnięty wzdłuż szyny przewodniczej i zastąpiony, w szczególności wskaźnik tłoków BOP typu D.
Droga naftowa jest celowo ukryta.
Powierzchnia owiec ma kształt eliptyczny.
TEczniczneSspecyfikacja systemu kontroli zapobiegania wybuchowi
Pozycja |
Jednorazowy ram bop (z wzmacniaczem) |
Podwójne BOP ramy (jedna komora z wzmacniaczem) |
||
Model | 13 5/8-5000psi | 13 5/8-5000psi | ||
Typ górnego złącza | Wyrobki | Wyroby z włókien | Wyrobki | Wyroby z włókien |
Rodzaj dolnego złącza | Wyroby z włókien | Wyroby z włókien | Wyroby z włókien | Wyroby z włókien |
Waga kg | 5680 | 5888 | 10371 | 10651 |
Wysokość H mm | 750 | 960 | 1285 | 1495 |
Grawitacja G mm | 490 | 515 | 805 | 830 |
Poziom wymogów dotyczących wydajności | PR2 | |||
Nudzony | 346.1 mm (13 5/8") | |||
Ciśnienie badawcze ciśnienia hydrostatycznego | 510,8 MPa (7,500 psi) | |||
Narysowane ciśnienie robocze | 34.5MPa (5,000 psi) | |||
Ciśnienie wytrzymałościowe układu sterującego hydraulicznie | 31.1MPa ((4,500psi) | |||
Narysowane ciśnienie robocze układu sterowania hydraulicznego | 20.7MPa(3,000psi) | |||
Zalecane ciśnienie pracy układu sterowania hydraulicznego | 8.4·10·5MPa ((1,222·1,518psi) | |||
Średnica cylindru | 342.9mm(13 1/2′′) | |||
Średnica wzmacniacza | 250 mm ((9 7/8") | |||
Poziom oleju wymagany przez otwarcie jednej pary ram | 41L | |||
Poziom oleju wymagany przez zamknięcie jednej pary ramów | 43L | |||
Objętość oleju wymagana przez zamknięcie jednej pary ram (booster) | 63L | |||
Węzeł interfejsowy hydraulicznego przewodu rurowego | NPT 1 | |||
Specyfikacja bocznego wyjścia | 3 1/8′′-5,000 psi | |||
Wskaźnik temperatury | T-20/250 (~29°C) (~121°C) | |||
Wartości temperatury materiału metalowego | T20/250 (~29°C) (~121°C) (lub podmioty zamówienia) | |||
Wartości temperatury materiału metalowego | BAB ((ekstremalnie niskie ciśnienie -18°C, ciągła wysoka temperatura 66°C, ekstremalnie wysoka temperatura 93°C) (lub podmioty zamówienia) | |||
Wskaźnik zamknięcia | 10.83:1 | |||
Wskaźnik zamknięcia (z wzmacniaczem) | 17.4:1 | |||
Rozmiar ramy do montażu |
CSO, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 41/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′,2 7/8" podwójne otwory, 2 7/8 "X3 1/2" podwójne otwory, zwykły rąbek do obcięcia, odporny na siarkę rąbek do obcięcia Uwaga:może instalować ten sam typ Camerona Ram (z wyjątkiem ramy do cięcia) |
|||
Uwaga: Projektowanie i produkcja BOP podlegają specyfikacji API Spec 16A. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (z wyjątkiem rąbki do cięcia)
|
