i stabilną wydajność.
Rama
Rama jest spawana stalowymi płytami.Gniazdo łożyska wałka zębatego i
górne i dolne gniazda wału korbowego wykonane są ze staliwa i
rama jest przetwarzana w celu wyeliminowania naprężeń po spawaniu, dlatego ma dobre właściwości
sztywność i wytrzymałość.Dolne siedzenie wału korbowego przyjmuje wzmocnioną płytę
Struktury.W obrębie zbiornika znajdują się niezbędne systemy miski olejowej i rurociągów naftowych
rama maszyny, które służą do chłodzenia i smarowania.
Wał korbowy
Wał korbowy wykonany jest ze staliwa stopowego.Wewnętrzny otwór
koło zębate w jodełkę i wał korbowy są połączone ze sobą przez wcisk
dopasowane i przymocowane za pomocą śrub i przeciwnakrętek.Obie strony wału korbowego są
wyposażony w dwurzędowe łożyska baryłkowe do serca
zapewnić stabilność pracy i poprawić nośność.

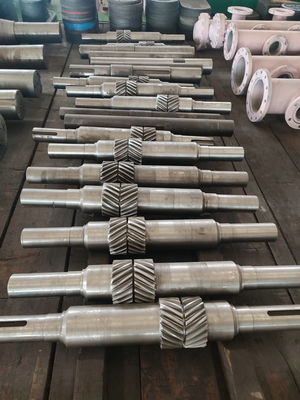

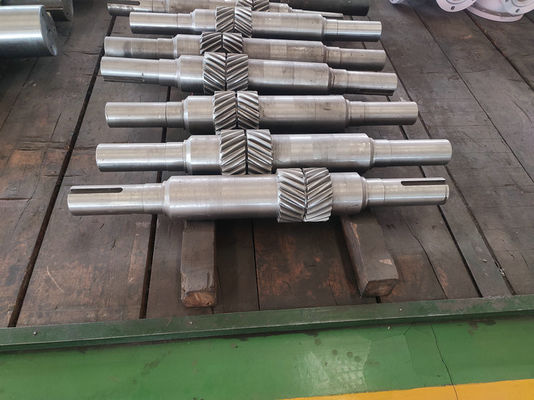

Wał zębaty
Wykonany jest z kutej stali stopowej.Na wale znajduje się koło zębate w jodełkę
których powierzchnie zębów mają średnią twardość.Jest przedłużenie wału w
obu końcach, gdzie można zamontować koła pasowe lub łańcuchowe.
poprzeczka
Zintegrowana poprzeczka odlana jest z żeliwa sferoidalnego, czyli poprzeczka
posiada dobrą odporność na ścieranie.Oprócz pomp wiertniczych RS-F500, które
przyjąć konstrukcję rury prowadzącej, wszystkie inne prowadnice poprzeczki składają się z
prowadnica górna i dolna.Pod poprzeczką można dodać uszczelki
prowadnica do regulacji koncentryczności.Pręt przedłużający jest podłączony do
poprzeczkę za pomocą kołnierza z kołkiem, aby zapewnić koncentryczność
poprzeczka i pręt przedłużający.Opakowanie przyjmuje podwójne uszczelnienie
struktura, która zapewnia dobre działanie uszczelnienia.
Cylinder płynu
Cylinder płynu jest wykonany z kutej stali stopowej.Pompy serii RS-F
zastosuj cylindry typu prostego, z gwintem piły u góry
strona.Są niewielkich rozmiarów, a wydajność objętościowa jest bardzo wysoka.
Powierzchnia cylindra jest przetwarzana przez niklowanie i fosforowanie
zwiększyć jego odporność na korozję.Trzy cylindry pompy są
wymienny.
Zespół zaworu

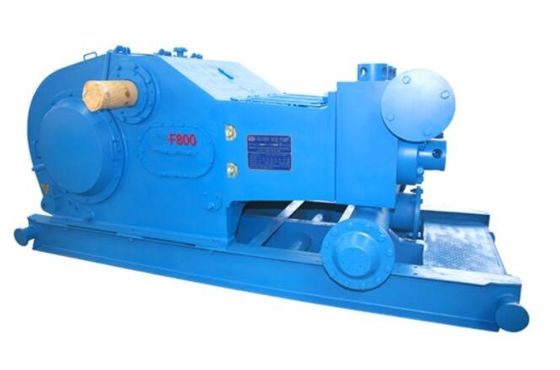

F500 przyjmuje zawory API#5, pompy wiertnicze RS-F800 i FS-F1000
Zawory API#6, pompy wiertnicze RS-F1300 i FS-F1600 przyjmują zawory API#7,
Pompa wiertnicza RS-F2200 przyjmuje zawory API # 8 i części końca płynu
F800 i F1000 są wymienne.Części końcówki płynu RS
F1300 i RS-F1600 są wymienne.
System smarowania
Układ smarowania przyjmuje smarowanie ciśnieniowe w połączeniu z
smarowanie rozbryzgowe lub w inny sposób może również przyjąć zewnętrzny napęd silnika
smarowanie wg uznania użytkownika.
System natryskowy
System opryskowy składa się z pompy opryskowej, zbiornika na wodę i
rury natryskowe.Pompa opryskowa jest pompą odśrodkową.Da się nim jeździć
przez koło pasowe zainstalowane po obu stronach wałka zębnika lub przez silnik,
przy użyciu wody jako cieczy chłodzącej i smarującej.
System podnośników wspornikowych
Aby zmniejszyć pracochłonność pracowników wiertniczych i ułatwić
pracy w terenie, pompy RS-F1300 i RS-F1600 są wyposażone w
podnośnik wspornikowy, który służy do usuwania lub wymiany wykładziny lub
inne części końcówki płynu.
