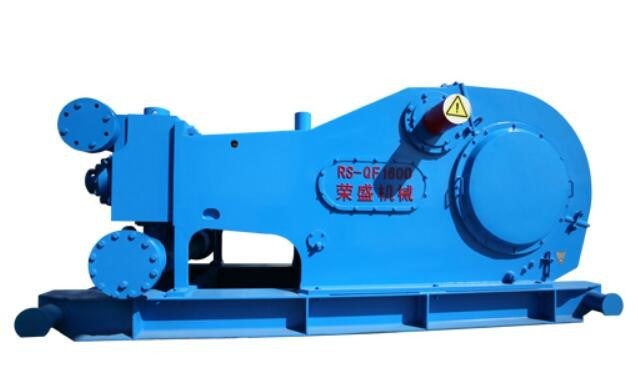

Pompa błotna QF1600 do wiercenia studni wodnych Zmontowana konstrukcja
Specyfikacja pompy błotnej do wiercenia studni:
Znamionowa moc wejściowa: 1193 kW (1600 KM)
Skok na minutę: 130 SPM
długość skoku: 279,4 mm (11")
Przełożenie: 3,778:1
Maks.Ciśnienie robocze: 34,5 MPa (5000 psi)
Zawór: API#7
Maksymalny rozmiar wkładki: 180 mm (7 cali)
Kołnierz wlotu ssania: kołnierz 254 mm (10")
Kołnierz wylotowy: kołnierz 103 mm (41/16"), 34,5 MPa (5000 psi)
Wymiary całkowite (dł. × szer. × wys.): 4359 × 2219 × 1939 mm3 (14,3 × 7,28 × 6,36 stopy sześciennej)
Przybliżona waga: 18880 kg (41623 funtów)
ParametryPompa Błotna Do Wiercenia Studni Wody
Rozmiar wkładki | W | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
Ciśnienie rozładowania | MPa |
23,7
|
25,5
|
27,5
|
29,8
|
32.3 |
34,5
|
psi |
3440
|
3700
|
3990 |
4320 |
4685
|
5000
|
|
Udar na minutę (SPM) |
Moc kW (KM) |
Przemieszczenie l/s (GPM) | |||||
140 |
1285
(1723)
|
48,9
(775,0)
|
45,5
(721,1)
|
42.2
(668,8)
|
39,0
(618,1)
|
35,9
(569,0)
|
30.2
(478,6)
|
130 |
*1193
(1600)
|
45,2
(716,4)
|
42,0
(665,7)
|
39,0
(618,1)
|
36,0
(570,6)
|
33.2
(526,2)
|
27,9
(442,2)
|
120 |
1101
(1477)
|
41,7
(660,9
|
38,7
(613,4)
|
35,9
(569,0)
|
33.2
(526,2)
|
30.6
(485,0)
|
25,7
(407,3)
|
110 |
1009
(1354)
|
38.2
(605,5)
|
35,5
(562,6)
|
32,9
(521,4)
|
30.4
(481,4)
|
28.0
(443,8)
|
23.6
(374,0)
|
100 |
918
(1231)
|
34,7
(550,0)
|
32.3
(512,0)
|
29,9
(473,9)
|
27,7
(439,0)
|
25,5
(404.2)
|
21.4
(339,2)
|
50 |
459
(615)
|
17.3
(274,2)
|
16.1
(255,2)
|
14,9
(236,1)
|
13.8
(218,7)
|
12.7
(201,3)
|
10.7
(169,6)
|
1 |
9.18
(12,3)
|
0,347
(5,50)
|
0,323
(5.12)
|
0,299
(4,74)
|
0,277
(4,39)
|
0,255
(4.04)
|
0,214
(3,39)
|
-- Dane dotyczące wydajności są obliczane na podstawie 90% sprawności mechanicznej i 100% wydajności objętościowej. | |||||||
-- * przedstawia zalecane SPM i moc wejściową, gdy pompa błotna pracuje w sposób ciągły. |
Znaki strukturalne:
· Wał korbowy pompy błotnej do wiercenia studni przyjmuje zmontowaną konstrukcję, a materiałem jest wysokiej jakości kucie ze stali stopowej.Pompa charakteryzuje się lekkością, dużą nośnością, wysoką wytrzymałością przeciwzmęczeniową i pełną równowagą, dzięki czemu pompa działa płynniej.
· Bieg to przekładnia zębata w jodełkę.Powierzchnia zęba jest poddawana obróbce przez proces nawęglania i hartowania, aw procesie szlifowania twardość powierzchni zęba jest wysoka, a błąd profilu zęba jest mały.Ma zalety dużej nośności, silnej odporności na korozję wżerową, wysokiej dokładności transmisji, wysokiej stabilności i tak dalej.
· Prowadnica odlewana jest z blachy ze stopu miedzi.W porównaniu z konwencjonalną płytą żeliwną, prowadnica ma dużą pojemność i długą żywotność.
· Główna konstrukcja części hydraulicznej i konwencjonalnych pomp F jest taka sama.
· Pompa błotna RS-QF1600 do wiercenia studni wodnych w porównaniu ze zwykłą pompą F1600, cała maszyna ma wskaźnik utraty wagi 28,3%, wygodniejszy do podnoszenia i transportu.
