440HP Pompa błotna do platformy wiertniczej 320 SPM Jednostronnego działania Pompy Oilwell Triplex

1
MOQ
10000USD~50000USD
Cena £
440HP Pompa błotna do platformy wiertniczej 320 SPM Jednostronnego działania Pompy Oilwell Triplex
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa: Pompa błotna platformy wiertniczej jednostronnego działania
Znamionowa moc wejściowa:: 328 kW (440 KM)
skok na minuty: 320 obr./min
Długość skoku:: 6 cali
Przełożenie:: 4,578:1
Zawór: Interfejs API nr 4
Kołnierz wlotu ssącego: Kołnierz 6" 150 funtów
Przybliżona waga: 9839 funtów
Atrakcja:

440HP Oil Rig Pompa błotna

,

440HP Oilwell Triplex Pumps

,

jednostronnego działania Oilwell Triplex Pumps

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Hebei Pantu
Orzecznictwo: API 7K & ISO
Numer modelu: W-440
Zapłata
Szczegóły pakowania: 3302 mm * 1671 mm * 1412 mm (13 stóp * 6,85 stopy * 5,56 stopy)
Czas dostawy: 45 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 20 zestawów / miesiąc
opis produktu

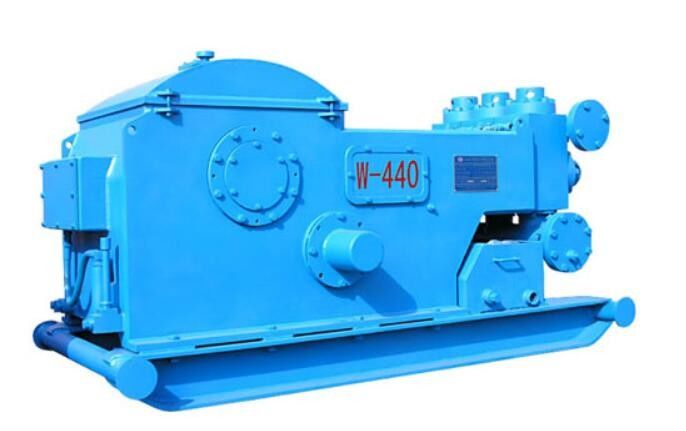

W-440 Triplex jednostronnego działania pompa błotna do platformy wiertniczej



Specyfikacja pompy błotnej W-440:


Znamionowa moc wejściowa: 328 kW (440 KM)Maks.Skok na minutę: 320 SPMCiągły skok roboczy: 220 SPM Długość skoku: 152,4 mm (6")
Przełożenie 4,578:1
Maks.Ciśnienie robocze: 34,5 MPa (5000 psi)Zawór: API#4
Końcówka tłoczyska: API #SA2
Maksymalny rozmiar wkładki: 114,3 mm (4 1/2")
Kołnierz wlotu ssania: kołnierz 152,4 mm (6 cali) 150 funtów
Kołnierz wylotowy: kołnierz 52,4 mm (2 1/16"), 34,5 MPa (5000 psi) Wymiary całkowite (dł. x szer. x wys.): 2478 x 1219 x 1103 mm3 (8,13 x 4 x 3,62 stopy3) Przybliżona waga: 4463 kg (9839 funt)





Parametry pompy błotnej W-440 Oil Rig





Rozmiar wkładki W 4 1/2 4 1/4 4 3 3/4 3 1/2 3
Ciśnienie rozładowania MPa 11.8 13.2 14,9 17.0 19,5 26,6
psi 1711 1914 2160 2465 2828 3857
Skok na minutę SPM Moc kW (KM) Przemieszczenie l/s (GPM)
320

328

(440)

25.0

(396,3)

22.3

(353,5)

19.8

(313,8)

17.4

(275,8)

15.1

(239,3)

11.1

(175,9)

270

277

(371)

21.1

(334,4)

18.8

(298,0)

16.7

(264,7)

14.7

(233,0)

12.8

(202,9)

9.4

(149,0)

220

226

(303)

17.2

(272,6)

15.3

(242,5)

13.6

(215,6)

11.9

(188,6)

10.4

(164,8)

7.6

(120,5)

170

174

(234)

13.3

(210,8)

11.9

(188,6)

10,5

(166,4)

9.2

(145,8)

8.0

(126,8)

5.9

(93,5)

120

123

(165)

9.4

(149,0)

8.4

(133,1)

7.4

(117,3)

6.5

(103,0)

5.7

(90,3)

4.2

(66,6)

70

72

(96)

5.5

(87,2)

4.9

(77,7)

4.3

(68,2)

3.8

(60,2)

3.3

(52,3)

2.4

(38,0)

1

1.03

(1,38)

0,078

(1,236)

0,070

(1.110)

0,062

(0,983)

0,054

(0,856)

0,047

(0,745)

0,035

(0,555)

● Dane dotyczące wydajności są obliczane przy 90% sprawności mechanicznej i 100% sprawności objętościowej.



Rozmiar wkładki W 4 1/2 4 1/4 4 3 3/4 3 1/2 3
Przemieszczenie gal/rew 1.239 1.102 0,98 0,857 0,749 0,548
l/s 17.2 15.3 13.6 11.9 10.4 7.6
Ciśnienie rozładowania psi 2494 2798,5 3146,5 3596 4118 5000
MPa 17.2 19.3 21.7 24,8 28.4 34,5
● Dane dotyczące wydajności są obliczane do godziny 220.





Szczegóły pompy błotnej platformy wiertniczej W-440



Rama
Ramy maszyn są spawane blachami stalowymi i przetwarzane
w związku z tym wyeliminować naprężenia po spawaniu.Na siedzeniach znajdują się wzmocnione płyty
wału korbowego i łożyska głównego, aby miały dobrą sztywność i wytrzymałość.
Wał korbowy
Wał korbowy ma wyważoną konstrukcję ze spawanymi kutymi częściami.To
jest lekki i może działać płynnie bez wibracji.Obie strony
wał korbowy są wyposażone w dwukierunkowe łożyska baryłkowe, które zapewniają stabilność podczas pracy i poprawiają nośność.
Wał zębaty
Wykonany jest ze stali stopowej kutej, koła zębate w jodełkę (integralne) są obrabiane
na wale i przyjmuje średnio twardą powierzchnię zęba.Jest szyb
przedłużenia na obu końcach, na których można zamontować koła pasowe dzwonowe lub koła łańcuchowe.
poprzeczka
Głowica wykonana jest z jednoczęściowego odlewu z żeliwa sferoidalnego, dzięki czemu
poprzeczka ma dobrą odporność na ścieranie.Struktura góry i dołu
przyjęto wytyczne dla poprzeczek w celu regulacji koncentryczności
dodanie uszczelki przy dolnej prowadnicy.Pręty przedłużające są połączone
do poprzeczek za pomocą śrub kołnierzowych z otworami na kołki, aby zapewnić
koncentryczność poprzeczki i prętów przedłużających.Opakowanie przyjmuje
dwuwarstwowa struktura uszczelniająca, która zapewnia dobre działanie uszczelniające.

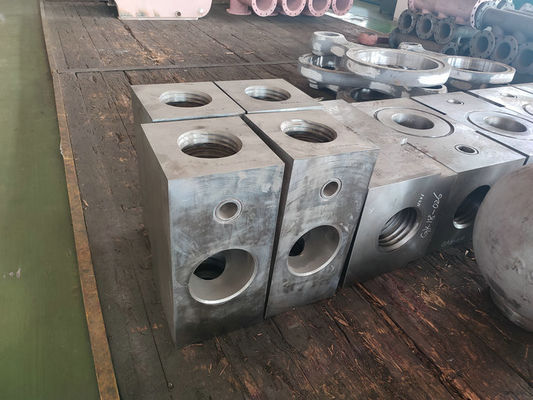

Cylinder płynu
Cylinder jest wykonany ze stali stopowej kuźni i przyjmuje prostą drogę
Struktura.Cylinder hydrauliczny ma mały rozmiar i większą objętość
efektywność.Powierzchnia cylindra jest poddawana obróbce chemicznej w celu zwiększenia odporności na korozję.Trzy cylindry hydrauliczne a
pompa jest wymienna.
Liniowiec
Pompy W440/446(500HP) mają taką samą średnicę zewnętrzną tulei
zamocowane ciasno na powierzchni czołowej cylindra hydraulicznego za pomocą prostopadłości
zaślepki i śruby.Uszczelnienie między tuleją a cylindrem hydraulicznym jest
realizowane przez prostokątne uszczelki gumowe.
System smarowania
Pompa przyjmuje wymuszone smarowanie.W zbiorniku oleju znajduje się olej przekładniowy
pompę, która przekazuje ciśnienie oleju do wodzików prowadzących jak również
łożyska, aby zrealizować wymuszone smarowanie i chłodzenie.
Układ natryskowy
Przyjmuje napędzany energią system natryskowy
