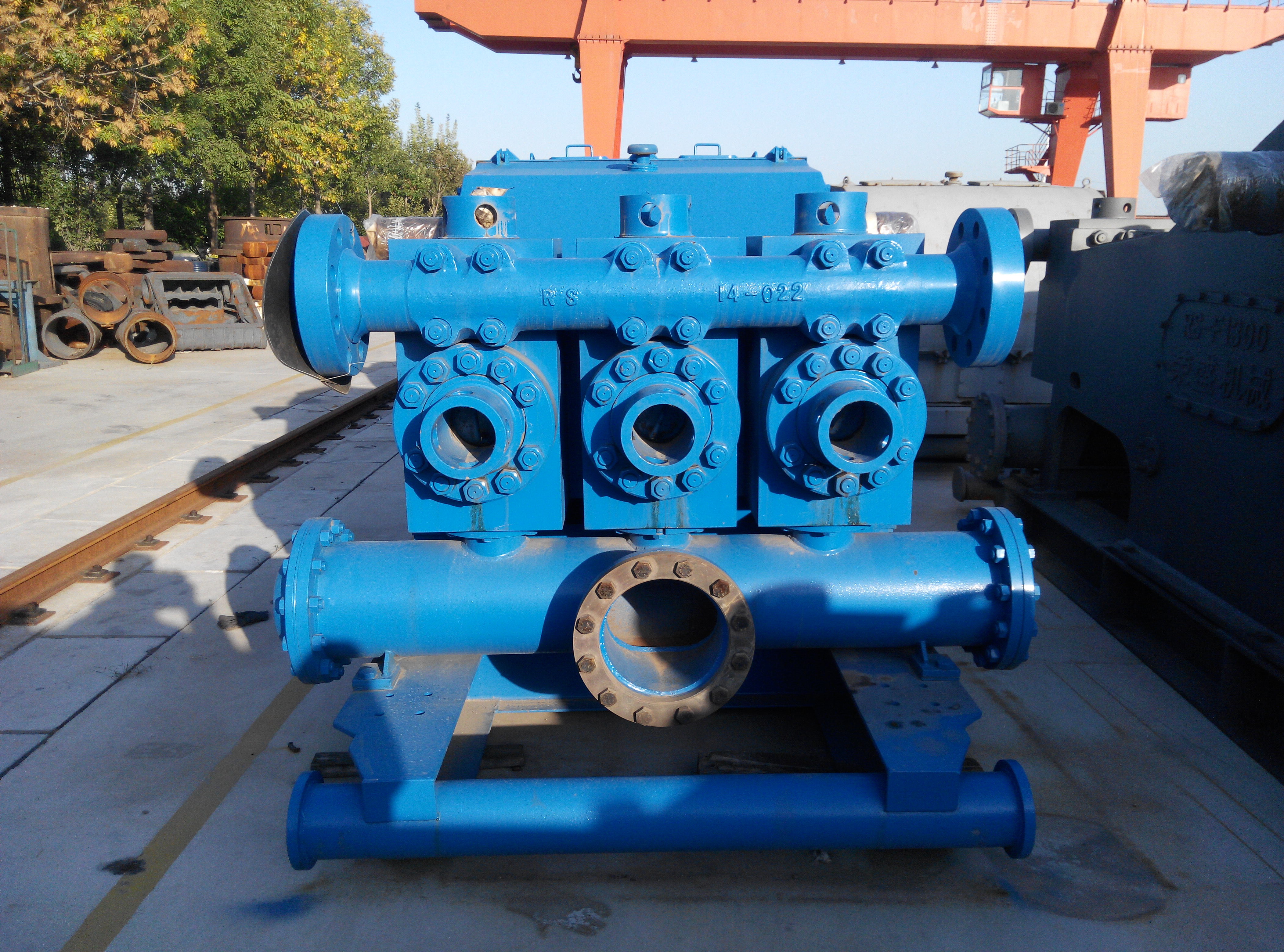

W-446 (500HP) Pompa wiertnicza z potrójnym cylindrem i pojedynczym działaniem

Specyfikacja techniczna pompy jednostronnego działania typu Triplex W-446
Znamionowa moc wejściowa 368 kW (500 KM)
Maksymalnie 260 uderzeń/minutę (260 SPM)
Ciągła praca z 220 uderzeniami na minutę (220 SPM)
Skok 152,4 mm (6 ″)
Przełożenie 4,578:1
Maksymalne ciśnienie robocze 21Mpa
Komora zaworowa API 4#
Maksymalna średnica tulei cylindrowej 6 ″
Maksymalne ciśnienie pompy tulei cylindrowej 9,17 MPa
Dysza ssąca 8" kołnierzowa
Kołnierz 3 ″ (900 #) do wylotu rury tłocznej
Średnica wału zębnika 95,25 mm (3,75 ″)
Klucz 22,174x15,9mm
Wymiary zewnętrzne pompy: (bez podstawy) 2479X1219X1103 mm
Waga 4513 kg

Charakterystyka strukturalna
Ogólna konstrukcja maszyny jest zwarta, ma niewielkie rozmiary, jest lekka, a para kół zębatych jest integralną przekładnią zębatą w jodełkę, z wysokim momentem obrotowym przekładni i stabilną pracą.Wał korbowy jest wyważonym wałem korbowym o kutej, spawanej konstrukcji, która jest lekka, pozbawiona wibracji i działa płynnie.
Trójcylindrowa pompa jednostronnego działania W-446 może być szeroko stosowana w różnych operacjach na polach naftowych.Specyfikacja tulei cylindrowych 41/2 "-6" przyjmuje konstrukcję tłoka, która jest odpowiednia do operacji rekonstrukcji i płytkiego wiercenia studni.

Certyfikaty:

Spełnia standard API 7K, Q1.

Marki:

Możemy również dostarczyć marki BOMCO/RONGSHENG/HH/QINGZHOU.

Rysunek:
